Zasuni

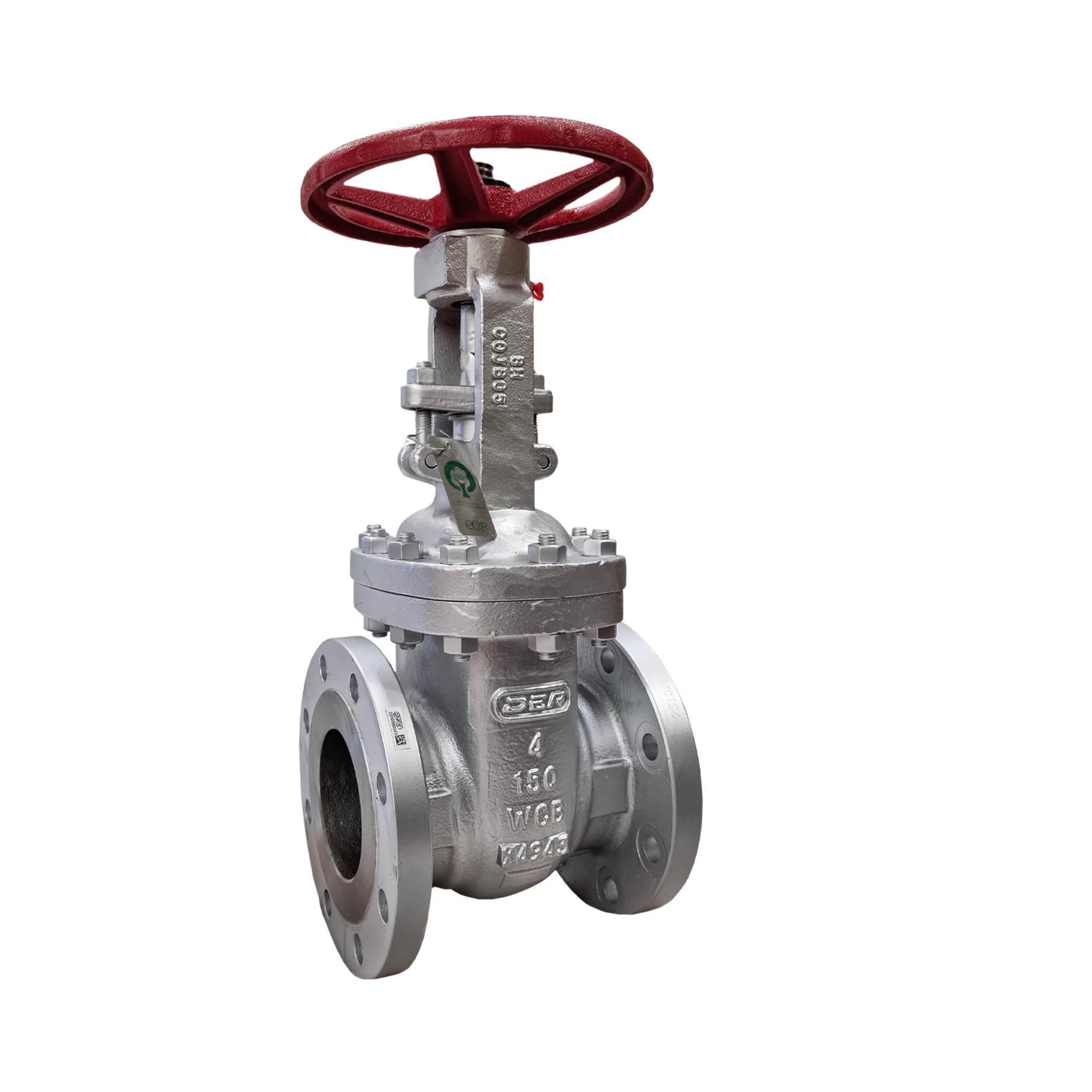

Opis proizvoda
Zasuni (gate valves) su ravni zaporni ventili koji se koriste isključivo za potpuno otvaranje ili potpuno zatvaranje(on-off) protoka fluida u cevovodu. Za razliku od kuglastih i leptir ventila, zasuni nisu namenjeni za regulaciju protoka, i rade samo u krajnjim položajima (potpuno otvoreno / potpuno zatvoreno). Zahvaljujući minimalnom hidrauličkom otporu u otvorenom položaju i pouzdanoj zaptivenosti, predstavljaju standardno rešenje za izolaciju magistralnih toplovoda i parovoda u energetskim sistemima.
Primena
Sistemi daljinskog grejanja i hlađenja
Industrijska postrojenja s parom i vrelom vodom
Vodovod i tretman voda
Gasna postrojenja
Osnovne tehničke karakteristike
DN50 (2”) – DN900 (36”) (i veće po zahtevu)
Class 150 – Class 2500
do 600°C (zavisno od materijala i izvedbe)
ASTM A216 WCB, A217 WC6, A351 CF8 , 1.0619 i ekvivalentni materijali
A217 WC6, 1.0619+STL, 13Cr, ASTM A216 WCB i ekvivalentni materijali
13Cr (martenzitni nerđajući čelik), SS 420, A182 F304 i ekvivalentni materijali
Prirubnički ili zavarni krajevi, izrađenim u skladu sa EN, DIN i GOST standardima
ručnim točkom (handwheel), ručnim reduktorom, pneumatskim, električnim ili hidrauličnim aktuatorom
EN 1984, API 600, etc.

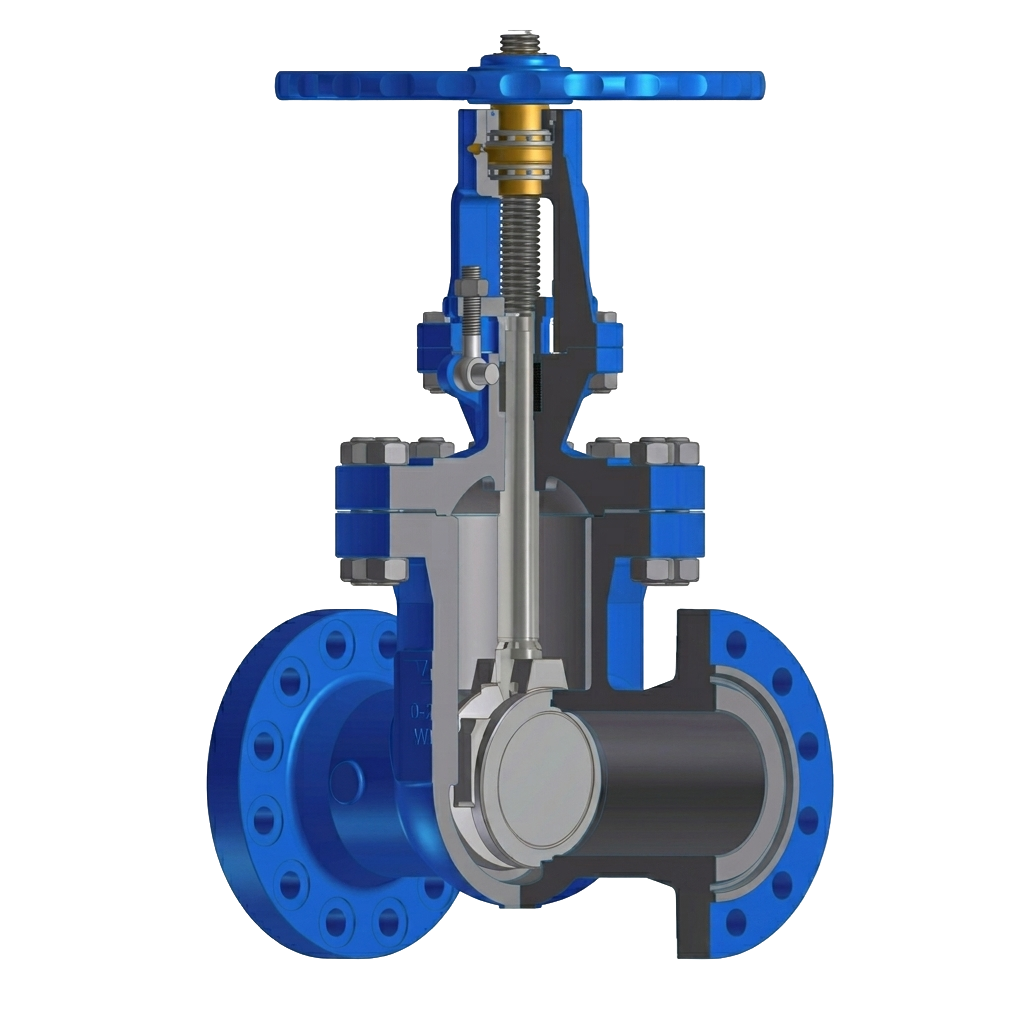

Konstrukcione izvedbe zasuna

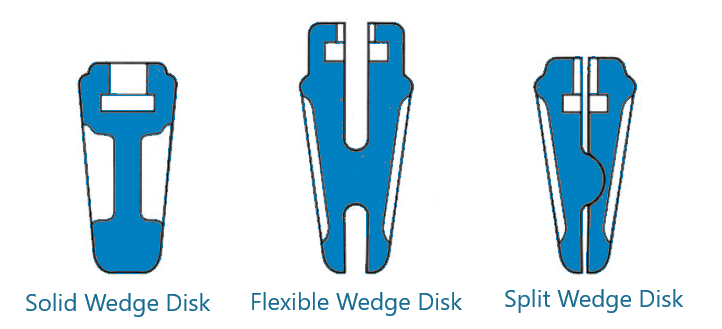

Prema obliku klina (gate/wedge)
- Puni klin (Solid Wedge) predstavlja jednodelni klin sa jednostavnom i robusnom konstrukcijom, najpogodniji za opštu primenu. Ograničenje kod ekstremnih temperaturnih ciklusa jer nema fleksibilnosti pri termičkim dilatacijama
- Fleksibilni klin (Flexible Wedge) predstavlja jednodelni klin s utorom ili žlebom po obodu koji mu daje elastičnost. Kompenzuje temperaturne dilatacije i deformacije sedišta, preporučuje se za parovode i sisteme s promenljivim temperaturama.
- Dvodelni klin (Split Wedge / Parallel Disk) sastoji se od dva dela s oprugom između. Ovi segmenti su međusobno povezani tako da mogu da se blago pomeraju i prilagođavaju položaju sedišta, čime se postiže ravnomerno naleganje duž cele zaptivne površine.
Prema izvedbi vretena
- Rastuće vreteno (Rising stem – OS&Y) predstavlja konstrukciju gate ventila kod koje je navoj vretena smešten izvan zone fluida, a aksijalno pomeranje vretena pri rotaciji omogućava direktnu vizuelnu indikaciju položaja zasuna (otvoren/zatvoren), uz smanjeno habanje navoja i olakšano održavanje. Preporučuje se za nadzemnu montažu.
- Nerastuće vreteno (Non-rising stem – NRS) predstavlja konstrukciju gate ventila kod koje vreteno ostaje u istoj aksijalnoj poziciji dok se zaporni element pomera duž navoja unutar tela ventila, čime se obezbeđuje kompaktna ugradnja uz stalnu izloženost navoja radnom mediju i bez direktne vizuelne indikacije položaja zasuna. Ova izvedba ima kompaktnije dimenzije, pogodna je za podzemnu ugradnju ili ograničen prostor.
Zaptivanje kućišta (bonnet)
Bolted Bonnet (BB)
predstavlja najčešću konstrukciju kućišta kod gate ventila, kod koje su telo i poklopac (bonnet) spojeni vijčanim vezama uz primenu zaptivke između dosednih površina, čime se obezbeđuje pouzdano zaptivanje, jednostavna montaža/demontaža i široka primena u srednjim opsezima pritiska i temperature.
Pressure Seal Bonnet (PSB)
je konstrukcija kod koje se zaptivenost spoja tela i poklopca postiže dejstvom unutrašnjeg pritiska fluida, koji dodatno pritiska zaptivni element, čime se obezbeđuje izuzetna pouzdanost zaptivanja u uslovima visokih pritisaka i temperatura, tipično u energetskim postrojenjima.
Standardi i sertifikacija
Ventili su proizvedeni u skladu sa relevantnim evropskim standardima za energetsku i industrijsku opremu.
Proizvodnja i kontrola kvaliteta obuhvata sledeće sertifikate i standarde:
- ISO 9001
- ISO 14001
- PED (2014/68/EU) – modul H
- EN 1984 / DIN 3352
- EN 12266-1
- API 600
- ASME B16.34
- API 598 (testiranje)
- ATEX 2014/34/EU (eksplozivne atmosfere)
- Fire Safe (API 6FA / 607 / ISO 10497)
Isporučeni ventili prema proizvođaču na prethodnim projektima
Projektna podrška
Izbor odgovarajućeg zasuna zavisi od radnih parametara sistema: pritiska, temperature medijuma, nominalnog prečnika, učestalosti operacija i uslova ugradnje (nadzemno/podzemno).
Stručni tim kompanije Contex Energy pruža tehničku podršku projektantima, izvođačima radova i energetskim kompanijama pri izboru optimalne izvedbe zasuna za konkretne energetske sisteme.
Kontaktirajte nas za više informacija
Zakažite besplatne konsultacije ovde
Povezane usluge
U oblasti nafte i prirodnog gasa, kompanija Contex Energy pruža i sledeće usluge:
Često postavljana pitanja
Zasuni služe za potpuno otvaranje ili potpuno zatvaranje protoka fluida u cevovodu. Za razliku od kuglastih ventila, zasuni imaju ravan zaporni element koji se podiže ili spušta unutar tela ventila. Najčešće se koriste tamo gde je potreban minimalan hidraulički otpor u potpuno otvorenom položaju.
Ne, zasuni nisu namenjeni za regulaciju protoka. Oni se koriste isključivo kao ON-OFF ventili, odnosno rade u potpuno otvorenom ili potpuno zatvorenom položaju. Rad u međupoložaju može dovesti do vibracija, habanja zaptivnih površina i smanjenja radnog veka ventila.
Kod rastućeg vretena vreteno se pomera naviše ili naniže, pa se položaj zasuna može vizuelno videti. Ova izvedba je pogodna za nadzemnu montažu i lakše održavanje. Kod nerastućeg vretena vreteno ostaje u istoj poziciji, što ga čini pogodnijim za podzemnu ugradnju ili prostore sa ograničenom visinom.
Puni klin ima jednostavnu i robusnu jednodelnu konstrukciju, zbog čega je pogodan za opštu primenu. Fleksibilni klin ima utor ili žleb koji mu omogućava elastičnost i bolje prilagođavanje temperaturnim promenama. Zato se fleksibilni klin češće preporučuje za parovode i sisteme sa promenljivim temperaturama.
Zasuni se mogu isporučivati u različitim nominalnim prečnicima i klasama pritiska, u skladu sa zahtevima projekta. U sadržaju stranice navedeni su prečnici od DN50 do DN900, uz mogućnost većih dimenzija po zahtevu, kao i klase pritiska od Class 150 do Class 2500. Tačne karakteristike se definišu prema medijumu, temperaturi, pritisku i tehničkoj dokumentaciji sistema.
Da, zasuni mogu biti opremljeni pneumatskim, električnim ili hidrauličnim aktuatorima. Automatizacija se koristi kada je potrebno daljinsko upravljanje, veća operativna sigurnost ili integracija ventila u upravljački sistem postrojenja. Pored toga, zasuni se mogu upravljati i ručno, pomoću ručnog točka ili ručnog reduktora.
