Globe ventili
Opis proizvoda
Globe ventili (globe valves) su linearni zaporni i regulacioni ventili namenjeni za potpuno zatvaranje (on-off), ali i preciznu regulaciju protoka fluida u cevovodu. Za razliku od zasuna, globe ventili su posebno konstruisani za prigušenje i kontrolu protoka, zahvaljujući linearnom kretanju diska prema sedištu i povoljnoj regulacionoj karakteristici.
Karakteriše ih dobra sposobnost regulacije, pouzdano zaptivanje i stabilan rad pri visokim pritiscima i temperaturama, zbog čega predstavljaju standardno rešenje u sistemima sa parom, kondenzatom, vrelom vodom i procesnim fluidima. Zbog promene pravca strujanja unutar tela ventila, globe ventili imaju veći hidraulički otpor u odnosu na zasune i kuglaste ventile, ali omogućavaju znatno precizniju kontrolu protoka.
Primena
Sistemi daljinskog grejanja i hlađenja
Gasna postrojenja
Energetska i termoenergetska postrojenja
Hemijska i petrohemijska postrojenja
Osnovne tehničke karakteristike
DN15 (1/2”) – DN600 (24”) i veći po zahtevu
PN16 (Class 150) – PN420 (Class 2500)
od -29°C do +600°C (u zavisnosti od materijala i izvedbe)
ASTM A216 WCB, A217 WC6, A351 CF8/CF8M, 1.0619 i ekvivalentni materijali
13Cr, Stellite (STL), SS304, SS316, WC6 i ekvivalentni materijali
SS420, A182 F6a, A182 F304/F316 i ekvivalentni materijali
prirubnički, zavarni (BW/SW) ili navojni priključci, izrađeni prema EN, DIN, ANSI/API i GOST standardima
ručni točak (handwheel), pneumatski, električni ili hidraulični aktuatori
EN 13709, BS 1873, ASME B16.34, API 623 i drugi relevantni standardi
Konstrukcione izvedbe globe ventila
Prema obliku tela ventila

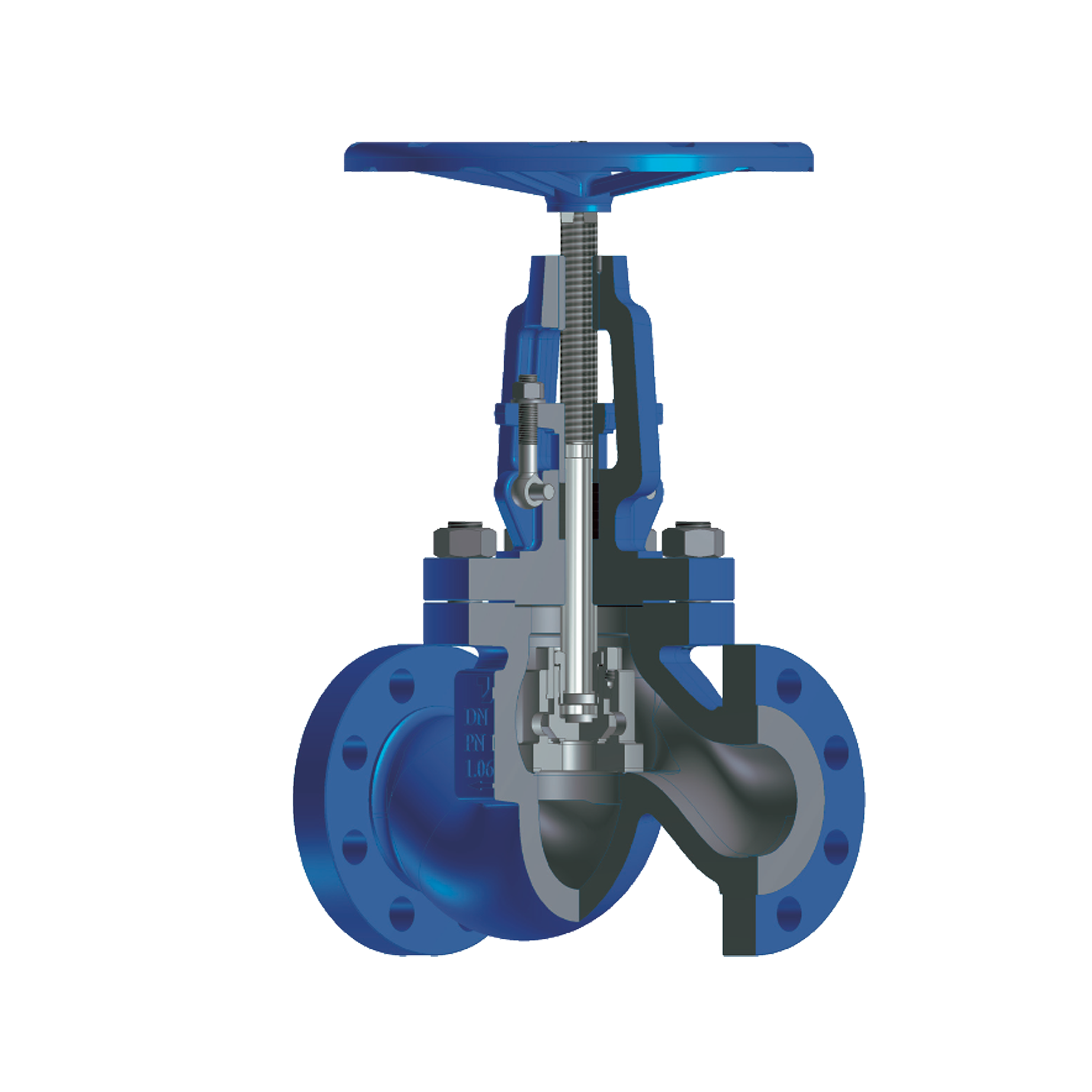

Standardni (T-pattern / Z-body)
Najčešća izvedba globe ventila kod koje fluid menja pravac strujanja unutar tela ventila u obliku slova „Z“, čime se postiže veoma dobra regulaciona karakteristika i pouzdano zaptivanje, uz veći pad pritiska u odnosu na druge tipove ventila.

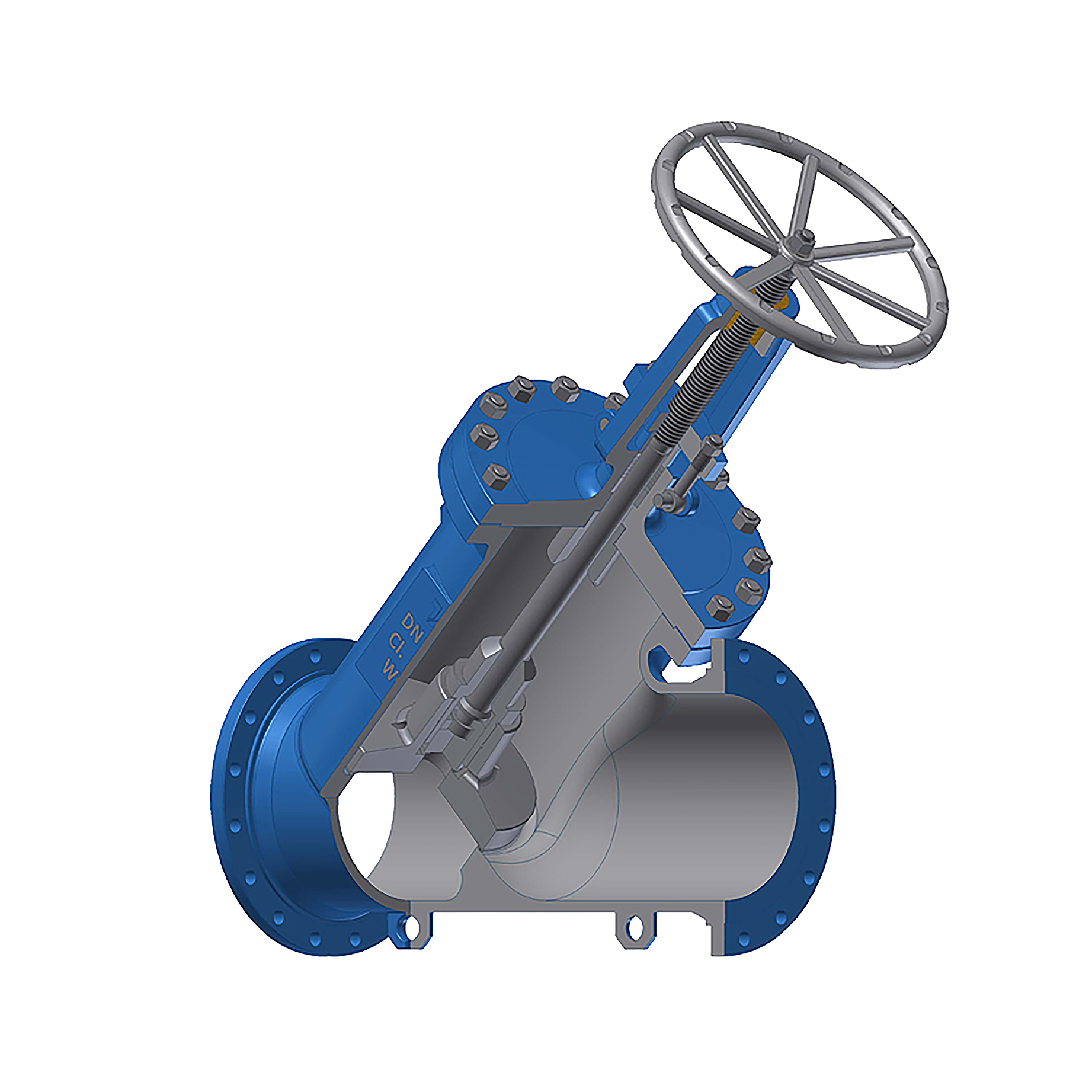

Y-pattern globe ventil
Izvedba sa kosim položajem sedišta i vretena koja omogućava znatno manji hidraulički otpor i pad pritiska u odnosu na standardni globe ventil. Posebno pogodan za parovode i sisteme visokih temperatura i pritisaka.
Regulaciona funkcija (Control)
Konstrukcija kod koje ventil istovremeno menja pravac strujanja za 90°, čime se smanjuje potreba za dodatnim kolenima u cevovodu. Često se koristi kod drenažnih, bypass i regulacionih linija.
Prema izvedbi diska
Plug disk (regulacioni disk)
Disk konusnog oblika namenjen preciznoj regulaciji i prigušenju protoka. Najčešće se koristi u procesnim i energetskim sistemima.
Composition disk
Disk sa dodatnim mekim zaptivnim materijalom koji omogućava bolje zaptivanje pri nižim pritiscima i temperaturama.

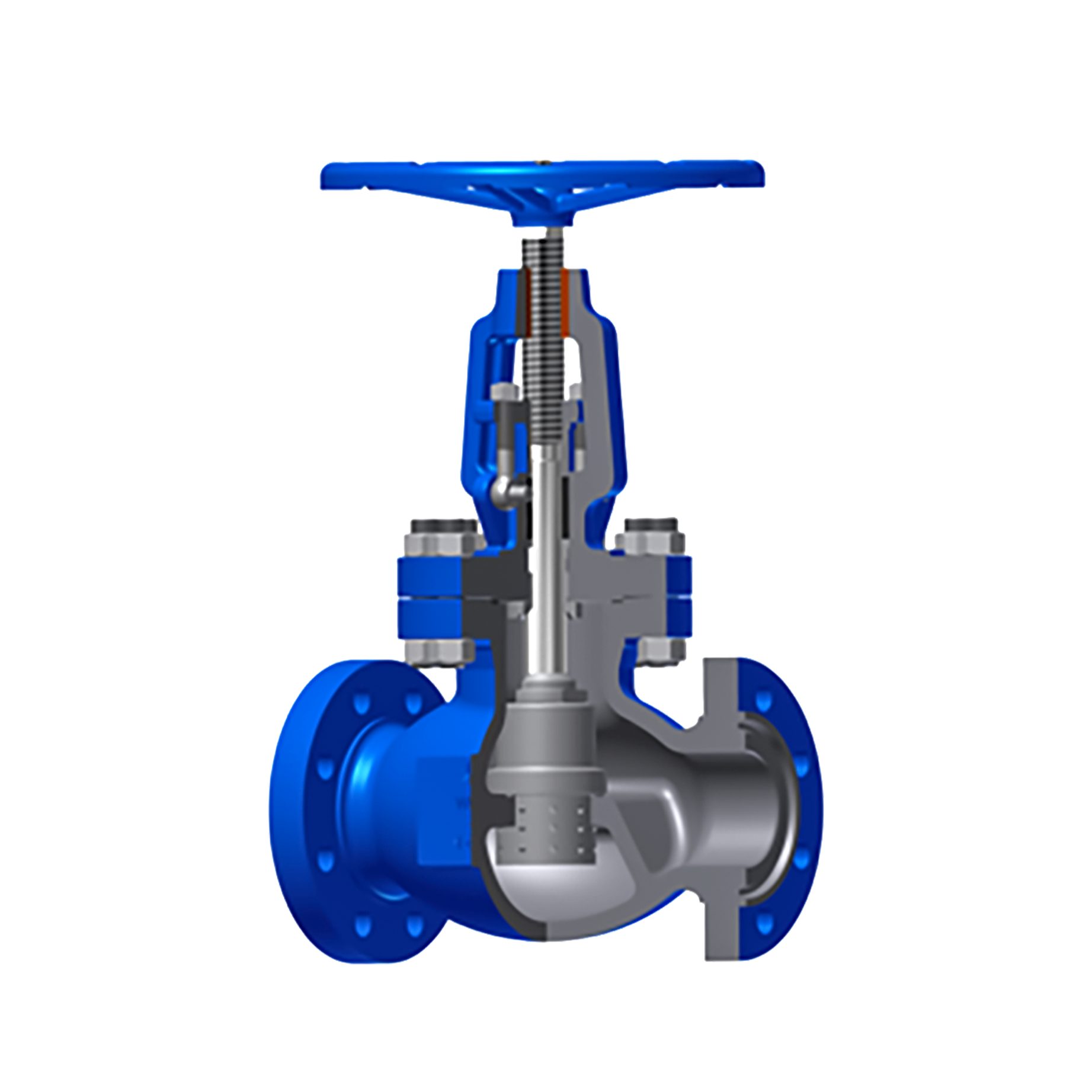

Parabolic disk
Specijalna izvedba diska projektovana za stabilniju i precizniju regulaciju protoka pri promenljivim radnim uslovima.
Prema izvedbi vretena i poklopca
Bolted Bonnet (BB)
Najčešća konstrukcija globe ventila kod koje su telo i poklopac spojeni vijčanim vezama uz primenu zaptivke između dosednih površina, čime se obezbeđuje jednostavno održavanje i pouzdan rad u širokom opsegu radnih uslova.

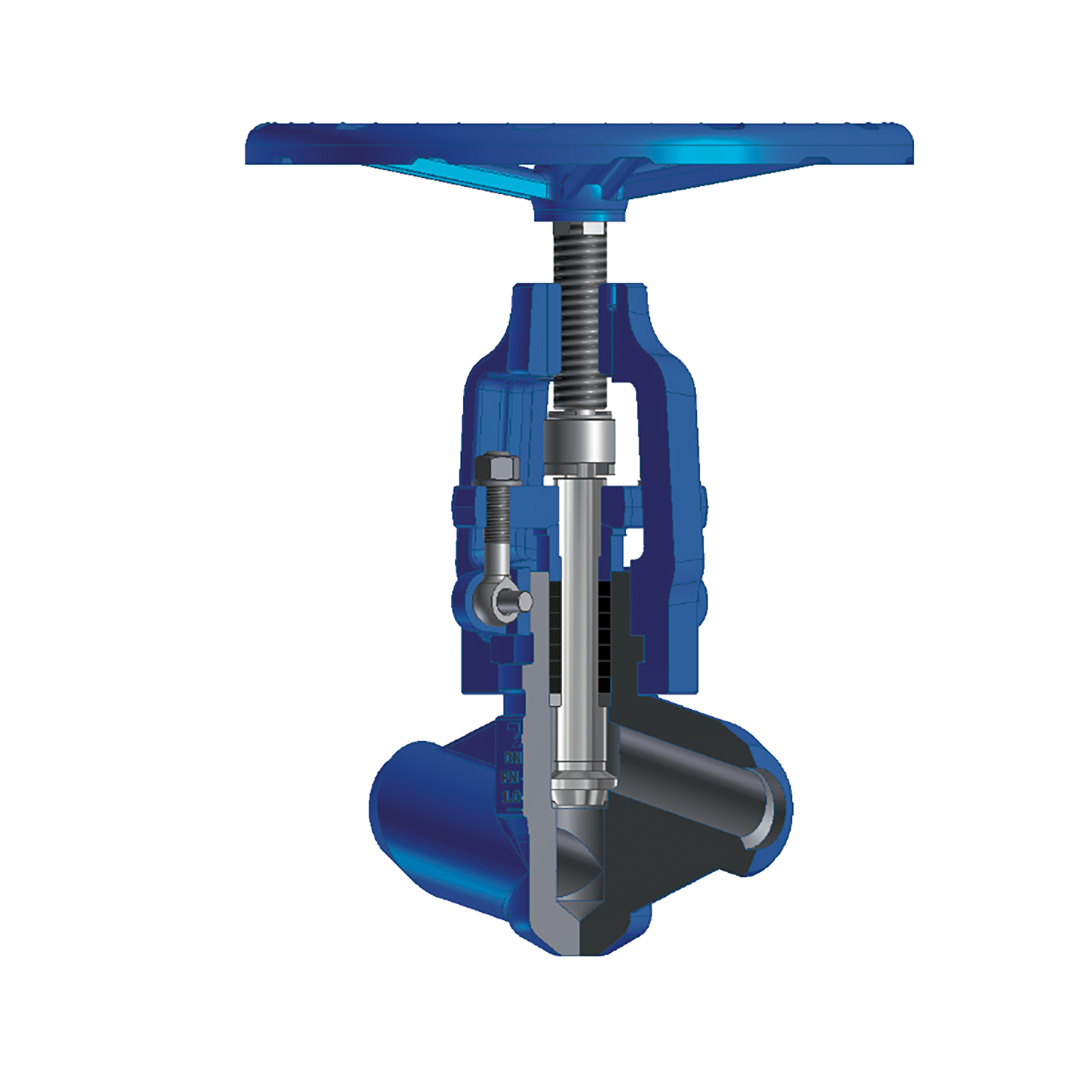

Pressure Seal Bonnet (PSB)
Konstrukcija namenjena visokim pritiscima i temperaturama, kod koje unutrašnji pritisak fluida dodatno poboljšava zaptivenost spoja između tela i poklopca ventila.
OS&Y (Outside Screw and Yoke)
Izvedba sa rastućim vretenom kod koje je navoj smešten izvan zone fluida, čime se omogućava vizuelna indikacija položaja ventila i smanjeno habanje navoja.
Standardi i sertifikacija
Ventili su proizvedeni u skladu sa relevantnim evropskim standardima za energetsku i industrijsku opremu.
Proizvodnja i kontrola kvaliteta obuhvata sledeće sertifikate i standarde:
- ISO 9001
- ISO 14001
- PED (2014/68/EU) – modul H
- EN 13709
- BS 1873
- API 623
- ASME B16.34
- EN 12266-1
- API 598 (testiranje)
- ATEX 2014/34/EU
- Fire Safe (API 6FA / API 607 / ISO 10497)
Isporučeni ventili prema proizvođaču na prethodnim projektima
Projektna podrška i izbor ventila
Izbor odgovarajućeg globe ventila zavisi od namene sistema, vrste medijuma, radnog pritiska, temperature, nominalnog prečnika cevovoda, potrebnog nivoa regulacije i dozvoljenog pada pritiska u instalaciji. Za razliku od zasuna, koji se koriste isključivo za potpuno otvaranje ili zatvaranje protoka, globe ventili se biraju kada je potrebna preciznija kontrola protoka, prigušenje ili stabilan rad u promenljivim radnim uslovima.
Stručni tim kompanije Contex Energy pruža tehničku podršku projektantima, izvođačima i industrijskim korisnicima pri izboru optimalne izvedbe globe ventila za konkretan sistem. Na osnovu projektne dokumentacije i radnih parametara moguće je definisati odgovarajući oblik tela ventila, tip diska, materijale kućišta i zaptivnih površina, vrstu priključka, način upravljanja i potrebne standarde za isporuku.
Kontaktirajte nas za više informacija
Zakažite besplatne konsultacije ovde
Povezane usluge
Kompanija Contex Energy pruža i sledeće usluge:
Često postavljana pitanja
Globe ventili služe za potpuno zatvaranje, ali i za regulaciju protoka fluida u cevovodnim sistemima. Posebno su pogodni za sisteme u kojima je potrebno prigušenje, kontrola protoka ili stabilan rad pri promenljivim uslovima. Često se koriste u parovodima, kondenznim sistemima, sistemima sa vrelom vodom i procesnoj industriji.
Zasuni se koriste isključivo za potpuno otvaranje ili zatvaranje protoka, dok su globe ventili namenjeni i za regulaciju. Kod globe ventila disk se linearno pomera prema sedištu, što omogućava precizniju kontrolu protoka. Zbog toga se globe ventili koriste tamo gde je regulacija važnija od minimalnog hidrauličkog otpora.
Da, globe ventili su posebno konstruisani za regulaciju i prigušenje protoka. Njihova konstrukcija omogućava stabilno podešavanje protoka u različitim radnim uslovima. Zbog toga se često koriste u energetskim, termoenergetskim i procesnim sistemima.
Globe ventili imaju veći pad pritiska zato što fluid unutar tela ventila menja pravac strujanja. Ova konstrukcija povećava hidraulički otpor u odnosu na zasune ili kuglaste ventile. Sa druge strane, omogućava znatno precizniju kontrolu protoka.
Globe ventili se najčešće koriste u sistemima daljinskog grejanja i hlađenja, parovodima, kondenznim sistemima, termoenergetskim postrojenjima i procesnoj industriji. Pogodni su i za sisteme sa vrelom vodom, termouljima i tehnološkim fluidima. Koriste se tamo gde su potrebni pouzdano zatvaranje i precizna regulacija.
T-pattern, odnosno Z-body, najčešća je izvedba globe ventila i omogućava dobru regulaciju, ali uz veći pad pritiska. Y-pattern izvedba ima manji hidraulički otpor i pogodna je za visoke temperature i pritiske. Angle globe ventil menja pravac strujanja za 90 stepeni i često se koristi na drenažnim, bypass i regulacionim linijama.
Plug disk ima konusni oblik i koristi se za preciznu regulaciju protoka. Composition disk ima dodatni meki zaptivni materijal i pogodan je za bolje zaptivanje pri nižim pritiscima i temperaturama. Parabolic disk se koristi kada je potrebna stabilnija regulacija u promenljivim radnim uslovima.
Pressure Seal Bonnet je konstrukcija poklopca namenjena sistemima sa visokim pritiscima i temperaturama. Kod ove izvedbe unutrašnji pritisak fluida dodatno poboljšava zaptivanje između tela i poklopca ventila. Zbog toga se često koristi u zahtevnim energetskim i termoenergetskim postrojenjima.
Da, globe ventili mogu biti opremljeni pneumatskim, električnim ili hidrauličnim aktuatorima. Automatizacija omogućava daljinsko upravljanje i precizniju regulaciju protoka, pritiska ili temperature. Koristi se u sistemima gde je potrebna veća kontrola procesa i integracija sa upravljačkim sistemima postrojenja.
Odgovarajući globe ventil bira se prema medijumu, pritisku, temperaturi, nominalnom prečniku, potrebnoj regulaciji i dozvoljenom padu pritiska. Važno je definisati i oblik tela, tip diska, materijale, priključak na cevovod i način upravljanja. Konačan izbor treba uskladiti sa projektnom dokumentacijom i tehničkim zahtevima sistema.
