Kompenzatori
Opis proizvoda

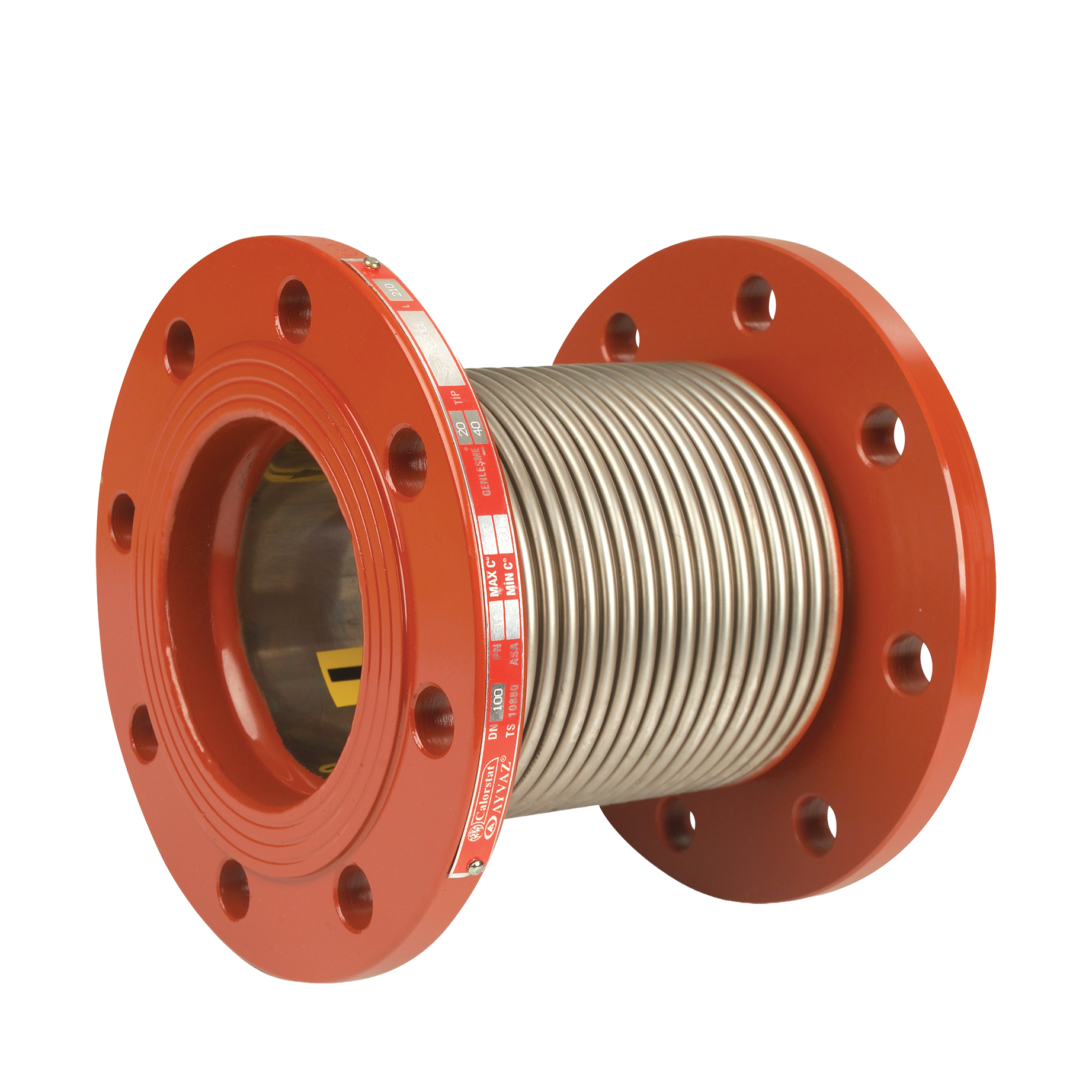

Kompenzatori (ekspanzioni spojevi) predstavljaju fleksibilne elemente industrijske armature namenjene apsorbovanju termičkih dilatacija, vibracija i mehaničkih pomeranja u cevovodnim sistemima. Njihova osnovna funkcija je preuzimanje naprezanja koja nastaju usled promena temperature, pritiska i radnih opterećenja, čime se štite cevovodi i oprema od deformacija i oštećenja, uz obezbeđivanje kontinuiteta i sigurnog rada sistema.
U sistemima daljinskog grejanja, energetskim postrojenjima, gasnim instalacijama, industrijskim procesima i HVAC sistemima kompenzatori se koriste za zaštitu cevovoda, pumpi, izmenjivača toplote i turbinske opreme, čime se produžava radni vek sistema i povećava njegova pouzdanost.
Primena
Sistemi daljinskog grejanja
Termoenergetska postrojenja
HVAC sistemi
Gasna postrojenja
Naftna i petrohemijska industrija
Pumpne i kompresorske stanice
Osnovne tehničke karakteristike
metalni, gumeni, PTFE
aksijalno, lateralno, angularno, univerzalno
DN15 – DN3000 (i više za specijalne izvedbe)
PN6 – PN100 (i više za specijalne izvedbe)
od -50°C do +600°C (u zavisnosti od tipa)
nerđajući čelik (AISI 304, 316, 321), specijalne legure
ugljenični čelik, nerđajući čelik ili gumene/PTFE izvedbe
prirubnički (EN 1092-1, EN 1092-2), zavarni krajevi
visoka efikasnost u sistemima sa pumpama i turbinama
EJMA, EN 14917, PED 2014/68/EU
Izvedbe kompenzatora

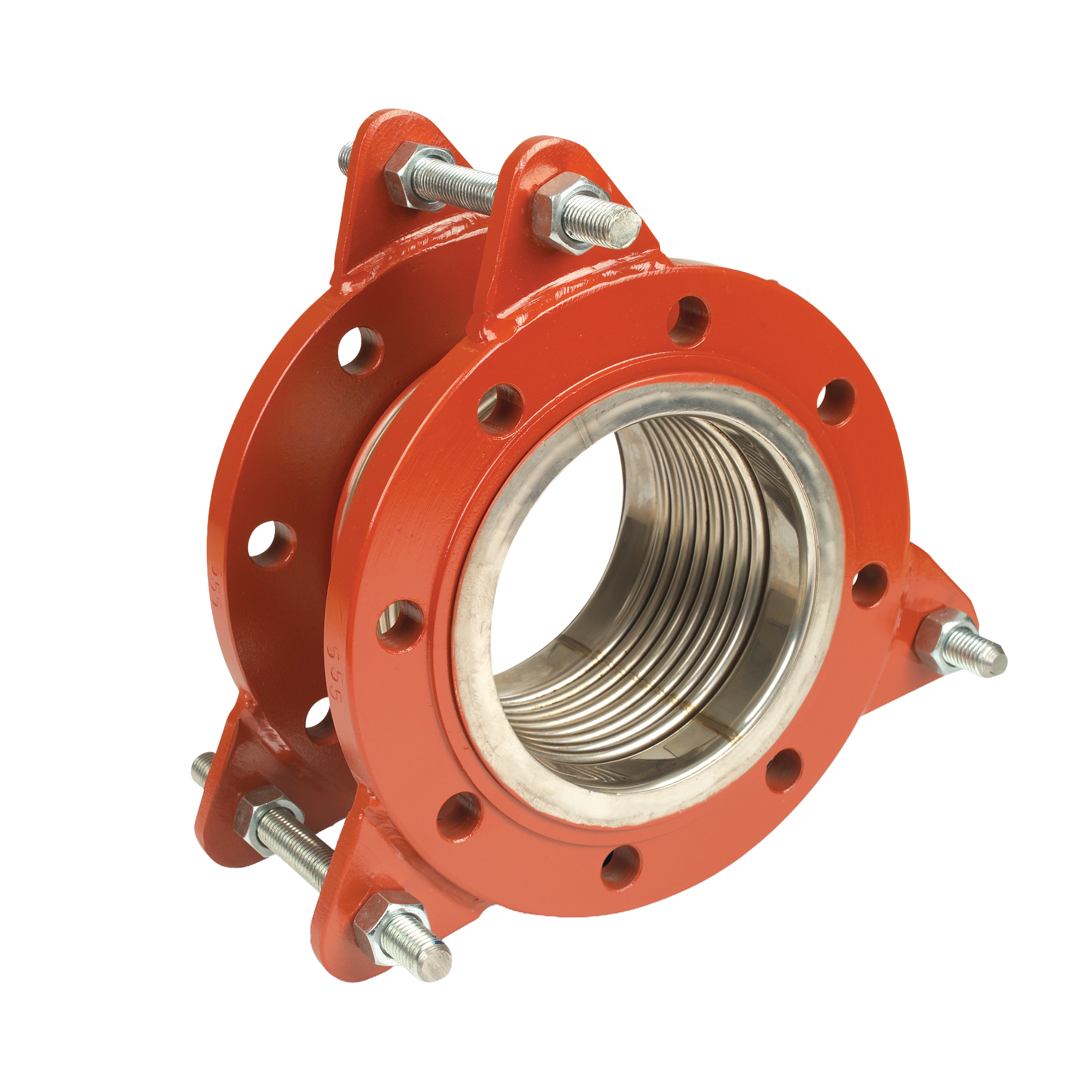

Aksijalni kompenzatori
Aksijalni kompenzatori namenjeni su preuzimanju dilatacija u pravcu ose cevovoda, odnosno kompresije i ekspanzije koje nastaju usled promena temperature i pritiska. Rad kompenzatora zasniva se na elastičnoj deformaciji njihovog fleksibilnog elementa, koji može biti izrađen od metalnih mehova, gume ili PTFE materijala, čime se obezbeđuje kontinuitet rada cevovodnog sistema uz neutralizaciju naprezanja. Koriste se u sistemima daljinskog grejanja, energetici i industrijskim instalacijama za zaštitu opreme od termičkih opterećenja.

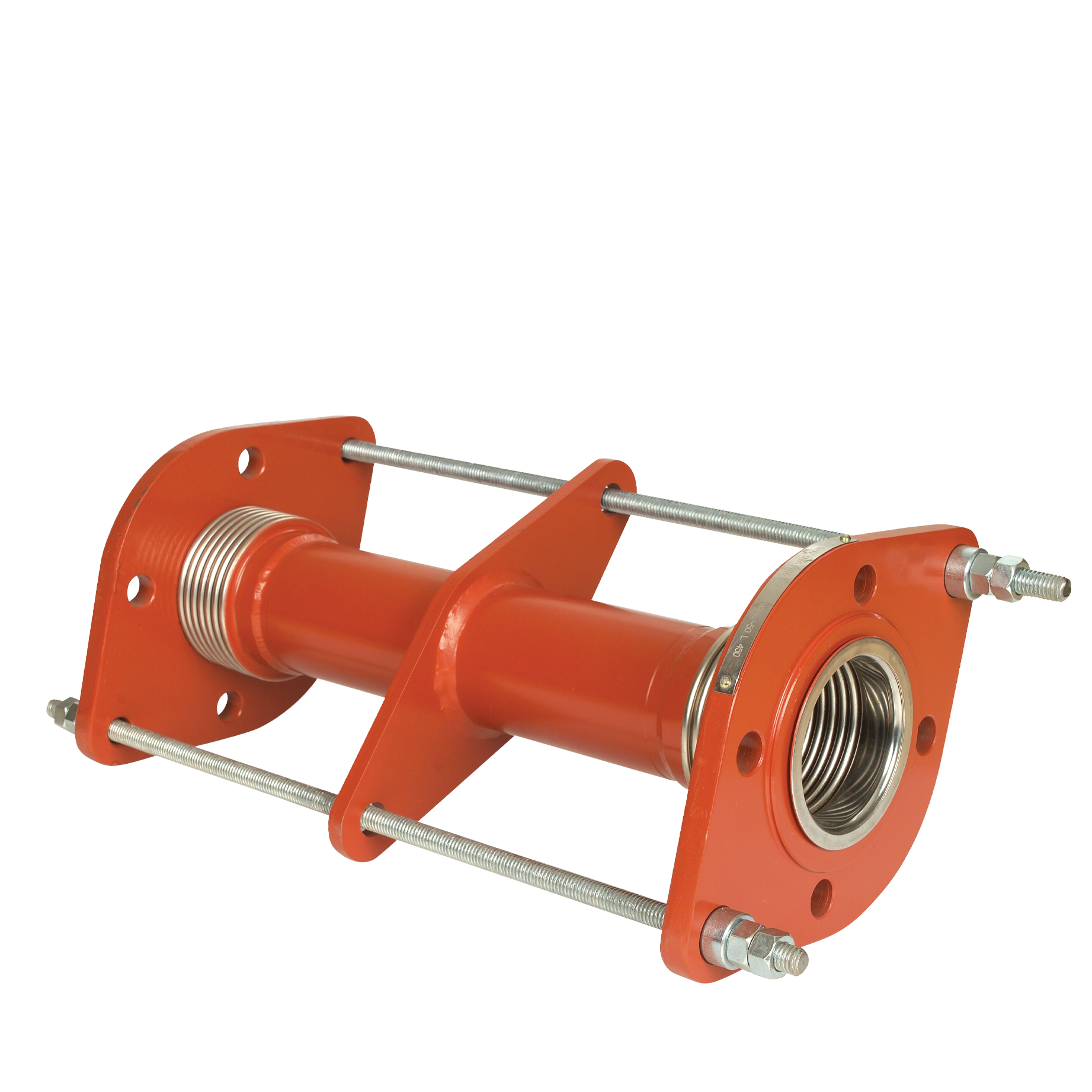

Lateralni kompenzatori
Lateralni kompenzatori preuzimaju bočna pomeranja cevovoda nastala usled vibracija, instalacionih odstupanja ili pomeranja konstrukcije. Rad se zasniva na elastičnoj deformaciji fleksibilnog elementa (metalni mehovi, guma ili PTFE), čime se omogućava rasterećenje cevovoda u poprečnom pravcu i zaštita opreme od mehaničkih naprezanja.

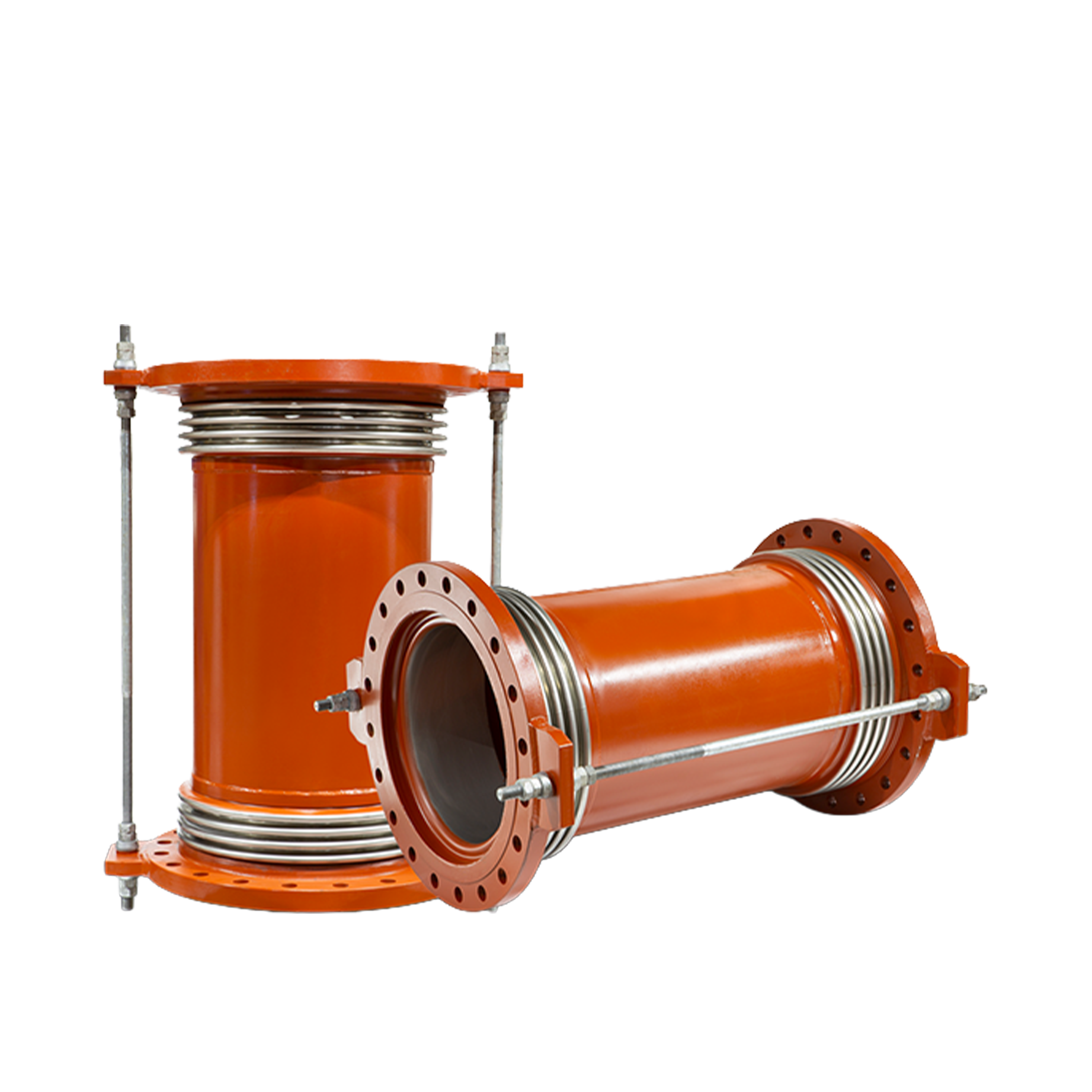

Univerzalni kompenzatori
Univerzalni kompenzatori omogućavaju kombinovano preuzimanje aksijalnih i lateralnih pomeranja u složenim cevovodnim sistemima. Zahvaljujući elastičnoj deformaciji fleksibilnog elementa, obezbeđuju sigurno rasterećenje cevovoda u više pravaca, što ih čini pogodnim za kompleksne industrijske instalacije i energetske sisteme sa višesmernim opterećenjima.

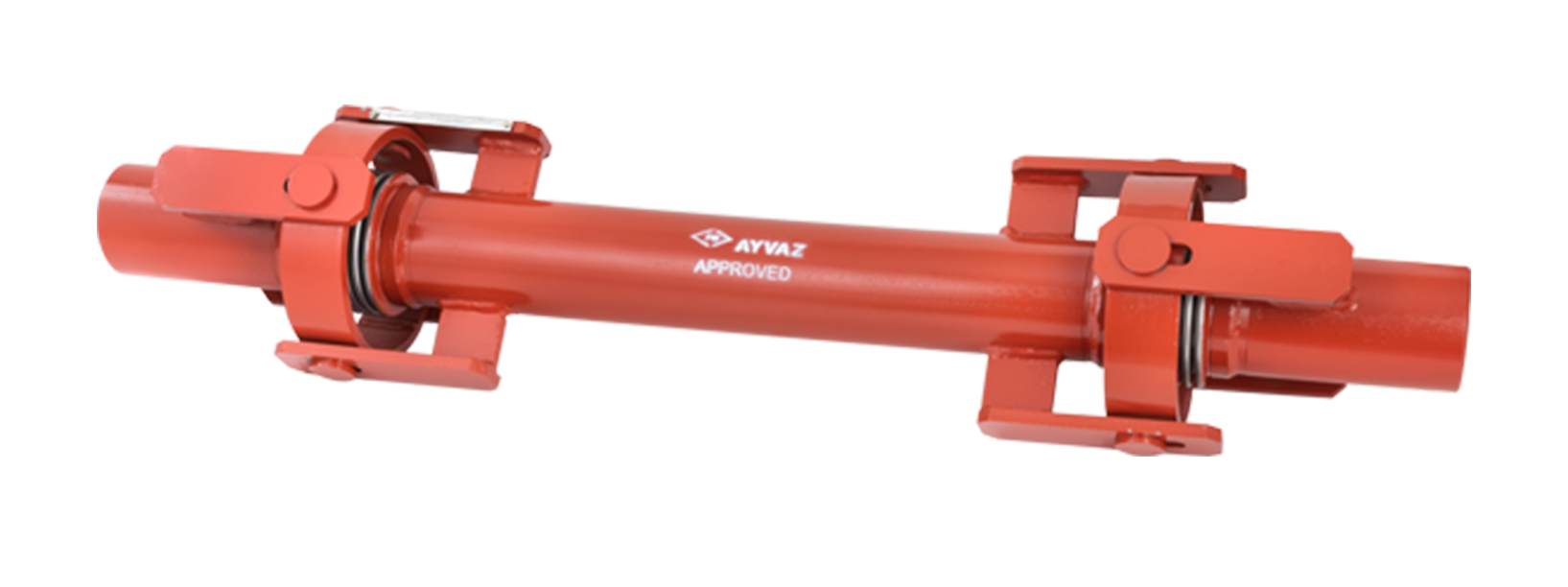

Ugaoni (angularni) kompenzatori
Ugaoni kompenzatori preuzimaju rotaciona (ugaona) pomeranja između delova cevovoda, najčešće na mestima promene pravca instalacije. Njihova konstrukcija omogućava sigurno kompenzovanje ugaonih deformacija uz očuvanje integriteta cevovodnog sistema i smanjenje naprezanja na opremi i spojevima.
Standardi i sertifikacija
Ventili su proizvedeni u skladu sa relevantnim evropskim standardima za energetsku i industrijsku opremu.
Proizvodnja i kontrola kvaliteta obuhvata sledeće sertifikate i standarde:
- EN 14917
- EJMA standard
- PED 2014/68/EU
- AD 2000-Merkblatt
- ISO 9001/14001
- ATEX (po zahtevu)
- DIN / EN prirubnički standardi
Isporučeni ventili prema proizvođaču na prethodnim projektima
Projektna podrška i izbor kompenzatora
Izbor odgovarajućeg kompenzatora zavisi od tipa cevovodnog sistema, vrste medijuma, radnog pritiska, temperature, nominalnog prečnika i vrste pomeranja koje treba kompenzovati.
Stručni tim kompanije Contex Energy pruža tehničku podršku projektantima, izvođačima i industrijskim korisnicima pri izboru optimalnog kompenzatora za konkretne radne uslove. Na osnovu projektne dokumentacije moguće je definisati potrebnu vrstu pomeranja, materijal mehova, tip priključka, pritisnu klasu, temperaturni opseg i standarde koje kompenzator treba da ispuni.
Kod sistema daljinskog grejanja, energetskih postrojenja, gasnih instalacija, pumpnih i kompresorskih stanica posebno je važno da kompenzator bude pravilno dimenzionisan i usklađen sa trasom cevovoda. Pravilnim izborom kompenzatora smanjuju se naprezanja, vibracije i rizik od oštećenja cevovoda, armature i povezane opreme.
Kontaktirajte nas za više informacija
Zakažite besplatne konsultacije ovde
Povezane usluge
U oblasti nafte i prirodnog gasa, kompanija Contex Energy pruža i sledeće usluge:
Često postavljana pitanja
Kompenzatori služe za preuzimanje termičkih dilatacija, vibracija i mehaničkih pomeranja u cevovodima. Njihova uloga je da smanje naprezanja koja nastaju usled promena temperature, pritiska i radnih opterećenja. Time štite cevovode, armaturu i opremu od deformacija i oštećenja.
Kompenzatori se koriste u sistemima daljinskog grejanja, termoenergetskim postrojenjima, HVAC sistemima, gasnim instalacijama i industrijskim procesima. Često se ugrađuju u blizini pumpi, turbina, izmenjivača toplote i kompresorske opreme. Njihova primena je važna svuda gde postoje temperaturne promene, vibracije ili pomeranja cevovoda.
Metalni kompenzatori se koriste za više temperature, veće pritiske i zahtevne industrijske uslove. Gumeni kompenzatori su pogodni za apsorpciju vibracija i niže temperaturne opsege, dok se PTFE kompenzatori koriste kod agresivnijih medijuma i specifičnih procesnih uslova. Izbor zavisi od medijuma, temperature, pritiska i hemijske otpornosti koja je potrebna sistemu.
Aksijalni kompenzatori preuzimaju pomeranja u pravcu ose cevovoda. Koriste se kada cevovod usled promene temperature ima potrebu za širenjem ili skupljanjem po dužini. Najčešće se primenjuju u toplovodnim, parnim, energetskim i industrijskim instalacijama.
Lateralni kompenzatori preuzimaju bočna pomeranja cevovoda. Koriste se kada dolazi do pomeranja u poprečnom pravcu, vibracija, instalacionih odstupanja ili pomeranja konstrukcije. Njihova uloga je da rasterete cevovod i zaštite opremu od mehaničkog naprezanja.
Univerzalni kompenzatori mogu da preuzmu kombinovana pomeranja u više pravaca. Koriste se u složenim cevovodnim sistemima gde se istovremeno javljaju aksijalna i lateralna pomeranja. Pogodni su za kompleksne industrijske instalacije i energetske sisteme.
Ugaoni, odnosno angularni kompenzatori, preuzimaju rotaciona ili ugaona pomeranja između delova cevovoda. Najčešće se koriste na mestima promene pravca instalacije. Njihova funkcija je da smanje naprezanja na cevovodu, spojevima i povezanoj opremi.
Odgovarajući kompenzator bira se prema vrsti pomeranja, radnom pritisku, temperaturi, medijumu, nominalnom prečniku i uslovima ugradnje. Važno je definisati i materijal mehova, tip priključka, dozvoljena pomeranja i relevantne standarde. Konačan izbor treba uskladiti sa projektnom dokumentacijom i trasom cevovoda.
Da, određene izvedbe kompenzatora mogu efikasno smanjiti vibracije u cevovodnom sistemu. To je posebno važno kod sistema sa pumpama, turbinama, kompresorima i drugom rotacionom opremom. Smanjenje vibracija doprinosi zaštiti opreme i dužem radnom veku instalacije.
Za kompenzatore se najčešće koriste standardi kao što su EN 14917, EJMA, PED 2014/68/EU i AD 2000-Merkblatt. U zavisnosti od projekta mogu biti relevantni i DIN / EN prirubnički standardi, ISO 9001/14001 i ATEX izvedbe po zahtevu. Tačan izbor standarda zavisi od radnih uslova, tipa kompenzatora i zahteva projekta.
