Elektromotorni pogoni
Opis proizvoda
Elektromotorni pogoni (aktuatori) predstavljaju uređaje namenjene automatizovanom upravljanju industrijskom armaturom, pri čemu električnu energiju pretvaraju u obrtni ili linearni mehanički pokret potreban za otvaranje, zatvaranje ili regulaciju ventila. Njihova osnovna funkcija je omogućavanje lokalnog ili daljinskog upravljanja armaturom u okviru industrijskih procesa, uz preciznu kontrolu položaja, obrtnog momenta i radnih parametara sistema.
Primena
Sistemi daljinskog grejanja
Termoenergetska postrojenja
Vodovodni i HVAC sistemi
Gasna postrojenja
Pumpne i kompresorske stanice
Naftna i petrohemijska industrija
Osnovne tehničke karakteristike
od 10 Nm do 675000 Nm
višekružni (multi-turn), četvrtokružni (part-turn), linearni
1~230V AC, 3~400V AC, 24V DC i druge izvedbe
OPEN/CLOSE, modulacioni (regulacioni), pozicioni
IP67, IP68
ATEX / IECEx izvedbe za eksplozivno ugrožene zone
do -40°C / +80°C
Modbus, Profibus DP, Profinet, Foundation Fieldbus, HART i drugi industrijski protokoli
mehanička i elektronska indikacija položaja
ručni točak / handwheel
prema ISO 5210, ISO 5211, DIN standardima
industrijske i offshore antikorozivne izvedbe
Izvedbe aktuatora
Rotacioni (multi-turn) aktuatori
Rotacioni elektromotorni pogoni namenjeni su automatizaciji armature kod koje je za potpuno otvaranje ili zatvaranje potrebno više obrtaja izlaznog vratila, poput zasuna, zapornih i regulacionih ventila. Ovi aktuatori obezbeđuju pouzdano upravljanje velikim obrtnim momentima, precizno pozicioniranje i mogućnost rada u OPEN/CLOSE i modulacionim režimima.
Savremene izvedbe omogućavaju integraciju sa SCADA i DCS sistemima, komunikaciju putem industrijskih protokola i visok stepen dijagnostike i nadzora rada postrojenja, zbog čega se široko primenjuju u energetskim, toplifikacionim, vodoprivrednim i procesnim sistemima.

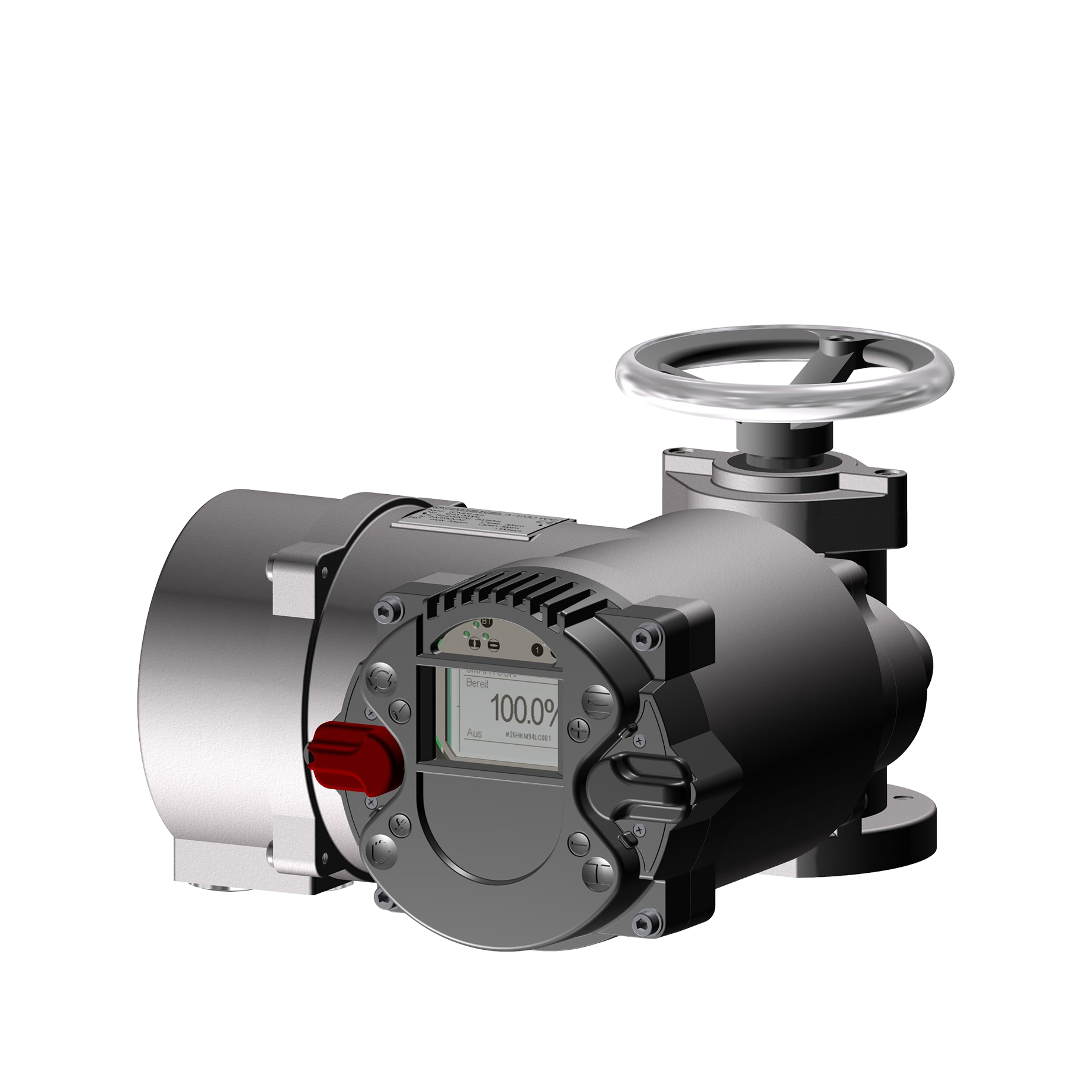

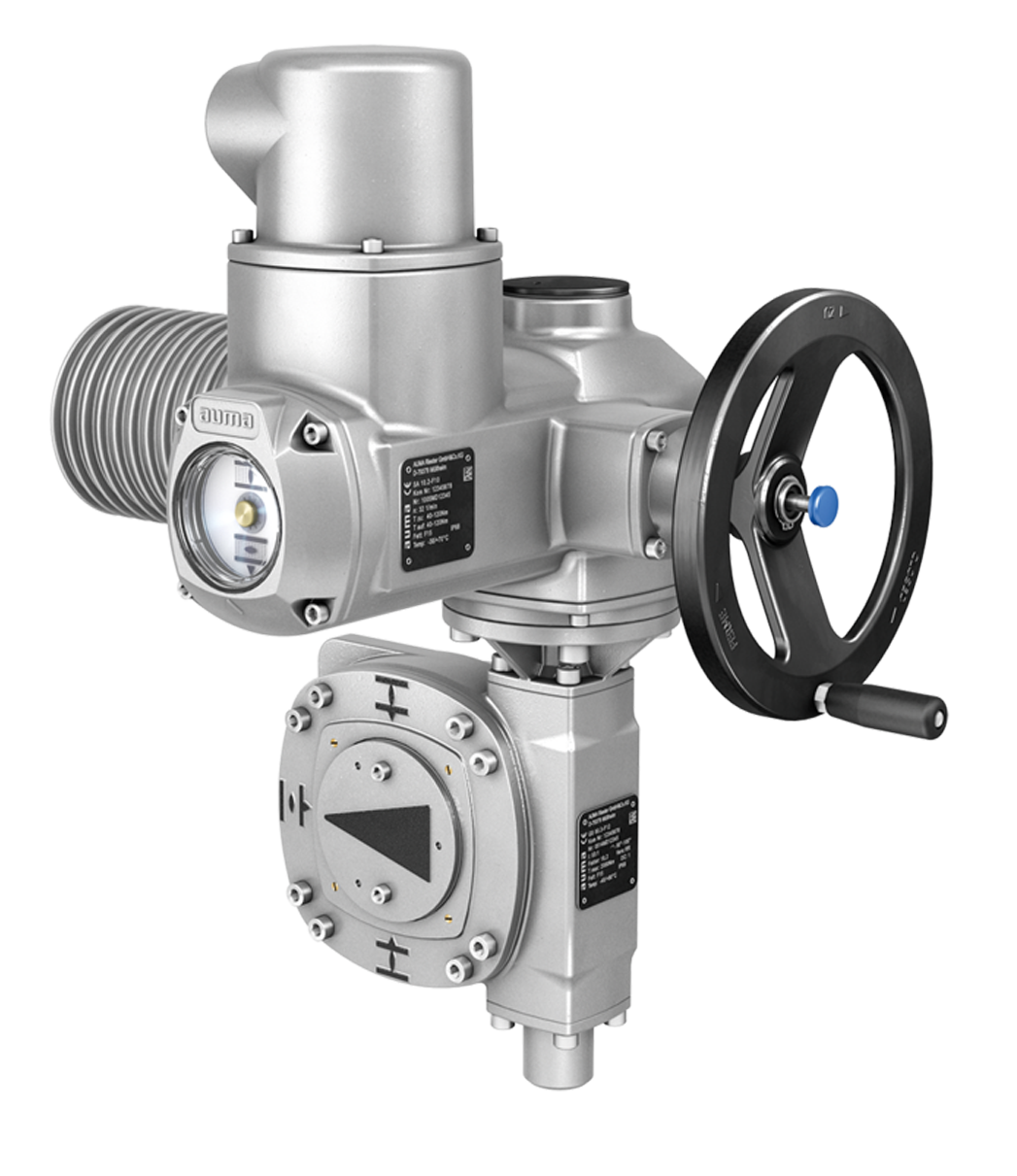

Zakretni (part-turn) aktuatori
Zakretni elektromotorni pogoni koriste se za upravljanje armaturom sa uglom zakretanja do 90°, kao što su kuglasti i leptir ventili. Njihova konstrukcija omogućava brzo i pouzdano otvaranje i zatvaranje armature uz preciznu kontrolu položaja i stabilan prenos obrtnog momenta.
Ovi aktuatori dostupni su u standardnim, modulacionim i eksplozivno zaštićenim izvedbama, sa mogućnošću integracije u automatizovane sisteme upravljanja procesa, što ih čini pogodnim za primenu u gasnim, energetskim, HVAC i industrijskim postrojenjima.

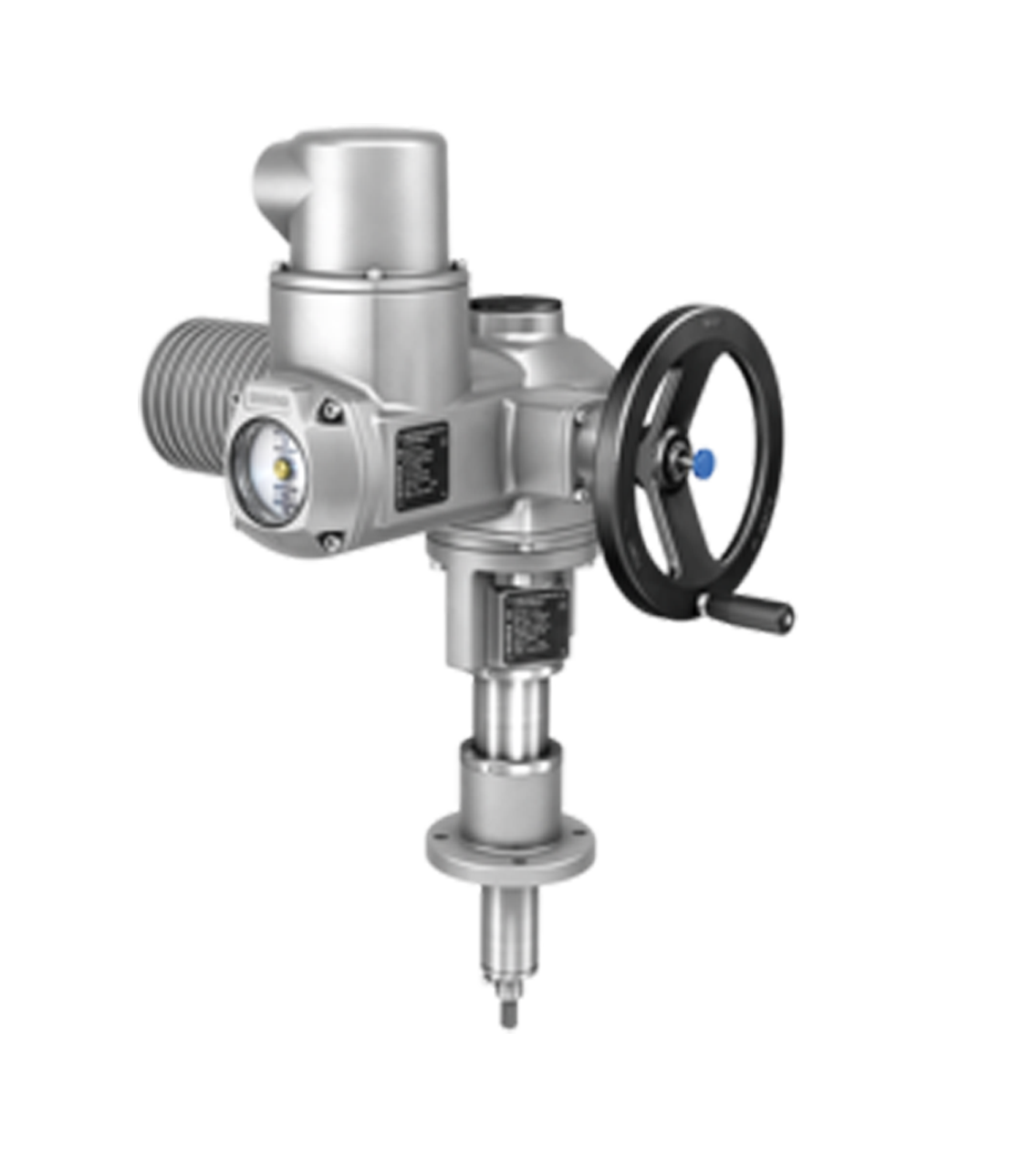

Linearni aktuatori
Linearni elektromotorni pogoni namenjeni su upravljanju ventilima kod kojih je potrebno pravolinijsko kretanje izvršnog elementa, poput regulacionih i procesnih ventila. Rad aktuatora zasniva se na pretvaranju obrtnog kretanja elektromotora u linearni hod izlaznog vretena, čime se omogućava precizna regulacija protoka, pritiska i drugih procesnih parametara.
Zahvaljujući mogućnosti pozicionog i modulacionog upravljanja, kao i integraciji sa SCADA i DCS sistemima, linearni aktuatori koriste se u zahtevnim industrijskim, energetskim i procesnim aplikacijama gde je neophodna visoka tačnost upravljanja i stabilnost rada sistema.
Standardi i sertifikacija
Ventili su proizvedeni u skladu sa relevantnim evropskim standardima za energetsku i industrijsku opremu.
Proizvodnja i kontrola kvaliteta obuhvata sledeće sertifikate i standarde:
- ISO 5210
- ISO 5211
- EN 15714
- ATEX 2014/34/EU
- IECEx
- PED 2014/68/EU
- IEC 61508 / SIL
- IP67 / IP68
- ISO 9001/14001
Isporučeni elektromotorni pogoni prema proizvođaču na prethodnim projektima
Projektna podrška i elektromotornih pogona
Izbor odgovarajućeg elektromotornog pogona zavisi od tipa armature, potrebnog obrtnog momenta ili linearne sile, načina rada ventila, uslova ugradnje i zahteva sistema za lokalno ili daljinsko upravljanje. Kod zasuna, globe ventila, kuglastih i leptir ventila važno je pravilno uskladiti tip aktuatora sa konstrukcijom ventila, potrebnim hodom, režimom rada i zahtevima za automatizaciju.
Stručni tim kompanije Contex Energy pruža tehničku podršku projektantima, izvođačima i industrijskim korisnicima pri izboru odgovarajućeg elektromotornog pogona za konkretan sistem. Na osnovu projektne dokumentacije i radnih parametara moguće je definisati da li je potreban višekružni, četvrtokružni ili linearni aktuator, kao i odgovarajući obrtni moment, napajanje, stepen zaštite, EX izvedba, komunikacioni protokol i način upravljanja.
Kod energetskih, gasnih, vodovodnih, HVAC i procesnih sistema posebno je važno da aktuator bude usklađen sa armaturom, zahtevima automatizacije i uslovima rada postrojenja. Pravilnim izborom elektromotornog pogona obezbeđuju se pouzdano upravljanje ventilima, precizna regulacija, sigurnost rada i mogućnost integracije u SCADA, DCS ili druge upravljačke sisteme.
Kontaktirajte nas za više informacija
Zakažite besplatne konsultacije ovde
Povezane usluge
U oblasti nafte i prirodnog gasa, kompanija Contex Energy pruža i sledeće usluge:
Često postavljana pitanja
Elektromotorni pogoni služe za automatizovano otvaranje, zatvaranje ili regulaciju industrijske armature. Oni pretvaraju električnu energiju u obrtni ili linearni pokret potreban za rad ventila. Koriste se kada je potrebno lokalno, daljinsko ili automatsko upravljanje ventilima u industrijskim sistemima.
Ventil je armatura koja reguliše, otvara ili zatvara protok fluida, dok je elektromotorni pogon uređaj koji upravlja tim ventilom. Pogon ne dolazi u direktan kontakt sa medijumom, već prenosi mehanički pokret na ventil. Zato se pri izboru pogona uvek mora uzeti u obzir tip ventila i način njegovog rada.
Višekružni aktuatori koriste se za armaturu kojoj je za otvaranje ili zatvaranje potrebno više obrtaja, kao što su zasuni. Četvrtokružni aktuatori koriste se za ventile koji se zakreću do 90 stepeni, kao što su kuglasti i leptir ventili. Linearni aktuatori koriste se kod ventila kojima je potrebno pravolinijsko pomeranje izvršnog elementa.
Višekružni elektromotorni pogoni koriste se kod ventila koji zahtevaju više obrtaja za potpuno otvaranje ili zatvaranje. Najčešće se primenjuju kod zasuna i pojedinih zapornih ili regulacionih ventila. Pogodni su za sisteme gde su potrebni veći obrtni momenti, precizno pozicioniranje i pouzdano upravljanje.
Četvrtokružni elektromotorni pogoni koriste se za ventile koji rade zakretanjem do 90 stepeni. Najčešće se primenjuju kod kuglastih i leptir ventila. Mogu se koristiti za jednostavno OPEN/CLOSE upravljanje, ali i za modulacionu regulaciju u automatizovanim sistemima.
Linearni elektromotorni pogoni koriste se kod ventila kod kojih je potrebno pravolinijsko kretanje izvršnog elementa. Posebno su pogodni za regulacione i procesne ventile. Koriste se u sistemima gde je potrebna precizna kontrola protoka, pritiska ili drugih procesnih parametara.
OPEN/CLOSE način rada znači da pogon upravlja ventilom samo u krajnjim položajima, potpuno otvoreno ili potpuno zatvoreno. Modulacioni način rada omogućava postavljanje ventila u međupoložaje radi preciznije regulacije protoka, pritiska ili temperature. Izbor zavisi od toga da li je ventil namenjen samo za zatvaranje ili i za regulaciju procesa.
Da, savremeni elektromotorni pogoni mogu se povezati sa SCADA, DCS i drugim sistemima za nadzor i upravljanje. Komunikacija se može vršiti preko industrijskih protokola kao što su Modbus, Profibus DP, Profinet, Foundation Fieldbus ili HART. To omogućava daljinsko upravljanje, nadzor položaja ventila i praćenje radnih parametara.
ATEX ili IECEx izvedba potrebna je kada se elektromotorni pogon ugrađuje u eksplozivno ugrožene zone. To su najčešće gasna postrojenja, naftna i petrohemijska industrija, kompresorske stanice i slični sistemi. U tim uslovima pogon mora biti projektovan i sertifikovan za bezbedan rad u potencijalno eksplozivnoj atmosferi.
Odgovarajući elektromotorni pogon bira se prema tipu ventila, potrebnom obrtnom momentu ili linearnoj sili, hodu ventila, načinu rada, napajanju i uslovima ugradnje. Važno je definisati i stepen zaštite, komunikaciju, signalizaciju položaja, mogućnost ručnog upravljanja i eventualnu EX zaštitu. Konačan izbor treba uskladiti sa projektnom dokumentacijom i zahtevima automatizacije sistema.
