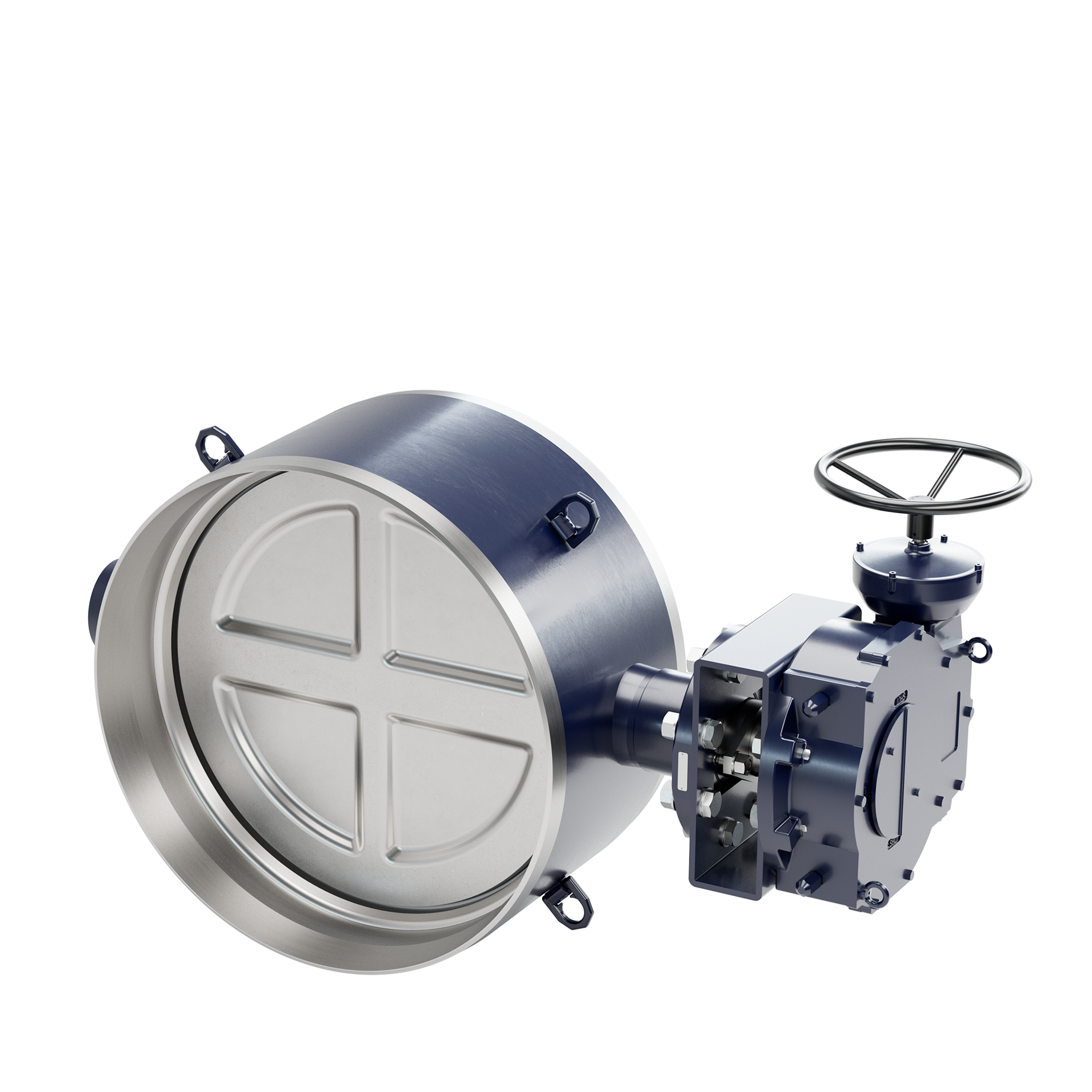

Leptir ventili
Opis proizvoda
Leptir ventili predstavljaju pouzdano i ekonomično rešenje za zapornu i regulacionu funkciju u transportu tople i vrele vode, rashladne vode i pare. Zahvaljujući maloj ugradnoj dužini, niskoj masi i jednostavnoj automatizaciji, posebno su pogodni za cevovode velikih prečnika (DN 50 – DN 1200 i više).
Primena
Sistemi daljinskog grejanja i hlađenja
HVAC sistemi
Pumpne stanice
Industrijska postrojenja sa parom
Rafinerijska postrojenja
Gasna postrojenja
Osnovne tehničke karakteristike
DN32 - DN2400
PN16, PN25. PN40, PN65 i PN100
-196°C do 600°C
1.0619+N, ASTM A 216 WCB, P235GH (1.0345), P355NL1 (1.0566), P355QH1 (1.0571), etc.
ASTM A105, ASTM A 351 CF8M, 1.0619+N, ASTM A 216 WCB, GX5CrNiMo19-11-2 (1.4408), etc.
ASTM A564 Gr.630, ASTM A 276 Gr 431 (1.4057+QT800), X3CrNiMoN27-5-2 (1.4460), etc.
Potpuna dvosmerna zaptivenost prema standardu EN 12266-1, klasa curenja A i B
Ručna poluga, ručni reduktoro, pneumatski, električni ili hidraulični aktuator
Wafer(međuprirubnički), Lug(sa integrisanim navojnim ušicama), prirubnički i zavarni krajevi
Meko zaptivanje, metalno zaptivanje
centrični, dvostruko ekscentrični i trostruko ekscentrični leptir ventili
EN488, EN593, API 609, etc.
Zaporna(ON-OFF) i regulaciona(Control) primena u energetskim sistemima

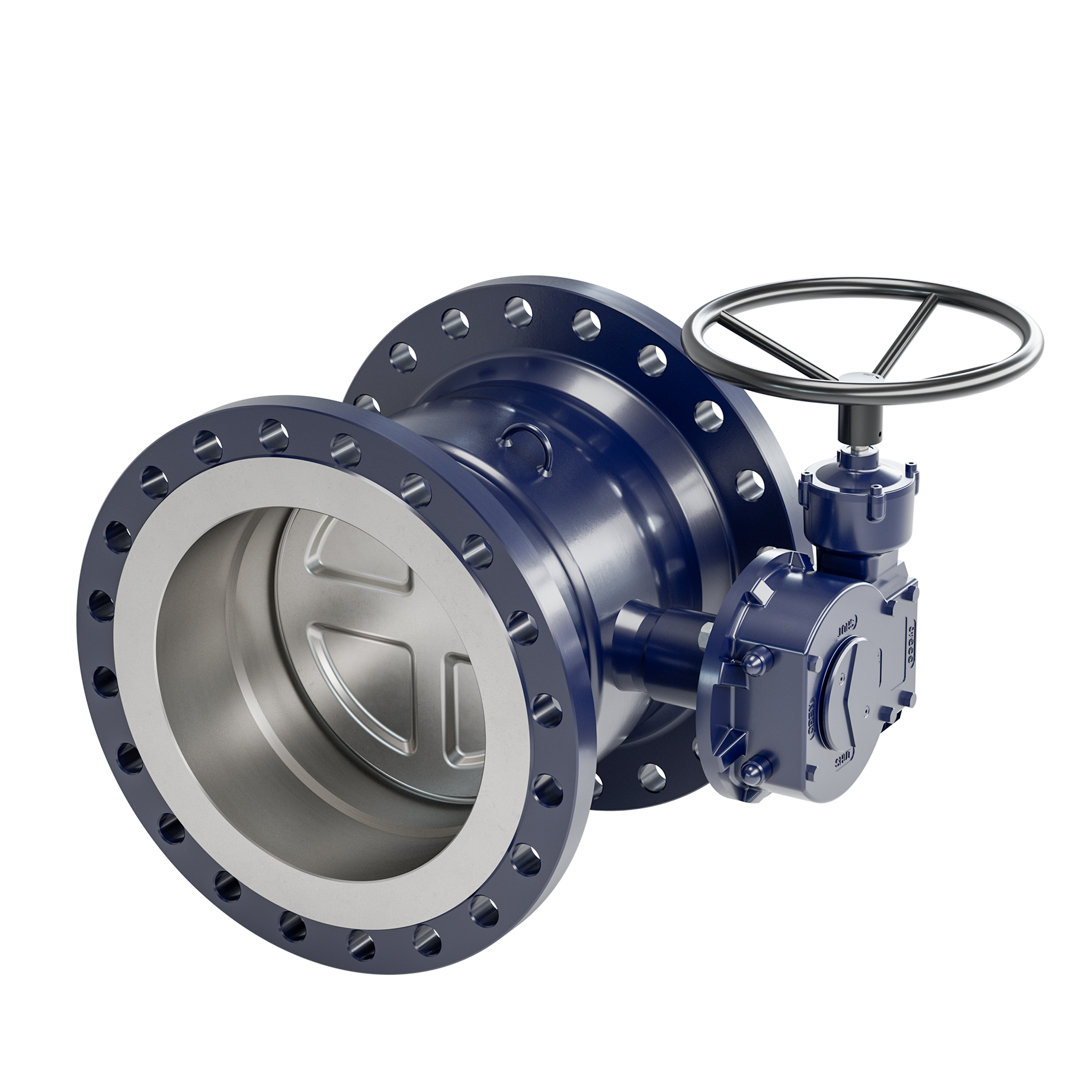

Zaporna funkcija (ON-OFF)
Za potpuno otvaranje ili potpuno zatvaranje protoka fluida u cevovodu vrši se rotacijom diska za 90°, čime se disk postavlja paralelno sa smerom protoka (potpuno otvoreno) ili upravno na protok (potpuno zatvoreno). U zatvorenom položaju ostvaruje se zaptivanje kontaktom diska i sedišta preko mekog/elastičnog ili metalnog sedišta, u zavisnosti od radnih uslova (topla/vrela voda ili para).
ON-OFF izvedba se koristi tamo gde je potrebno brzo, pouzdano i bezbedno izolovati deo sistema, bez potrebe za finom regulacijom protoka.
Primena zaporne funkcije:
- Izolacija magistralnih toplovoda i parovoda
- Odvajanje pumpi, izmenjivača toplote i kotlova
- Servisno isključenje podstanica
- Sigurnosno zatvaranje u vanrednim situacijama
- Sekcionisanje mreže radi održavanja
- By-pass linije u energetskim postrojenjima
Regulaciona funkcija (Control)
Omogućava kontrolisano podešavanje protoka promenom ugla otvaranja diska između 0° i 90°. Za razliku od zaporne funkcije, ventil ne radi samo u krajnjim položajima, već u međupoložajima, čime se menja efektivni poprečni presek protoka i time količina fluida koja prolazi kroz cevovod.
Regulacija se najčešće vrši pomoću elektro ili pneumatskih aktuatora sa proporcionalnim upravljanjem (npr. 4–20 mA ili 0–10 V signal), što omogućava preciznu kontrolu temperature, pritiska ili protoka u sistemima daljinskog grejanja, hlađenja i parnim instalacijama.
Kod viših temperatura i pritisaka (vrela voda i para) preporučuju se dvostruko ili trostruko ekscentrične izvedbe, koje obezbeđuju stabilniju regulaciju i duži radni vek sedišta.
Primena regulacione funkcije:
- Kontrola temperature u podstanicama
- Regulacija protoka kroz izmenjivače toplote
- Održavanje diferencijalnog pritiska u mreži
- Modulacija protoka u sistemima daljinskog hlađenja
- Kontrola pare prema potrošačima
- Energetska optimizacija i balansiranje sistema
Tipovi zaptivanja kod leptir ventila

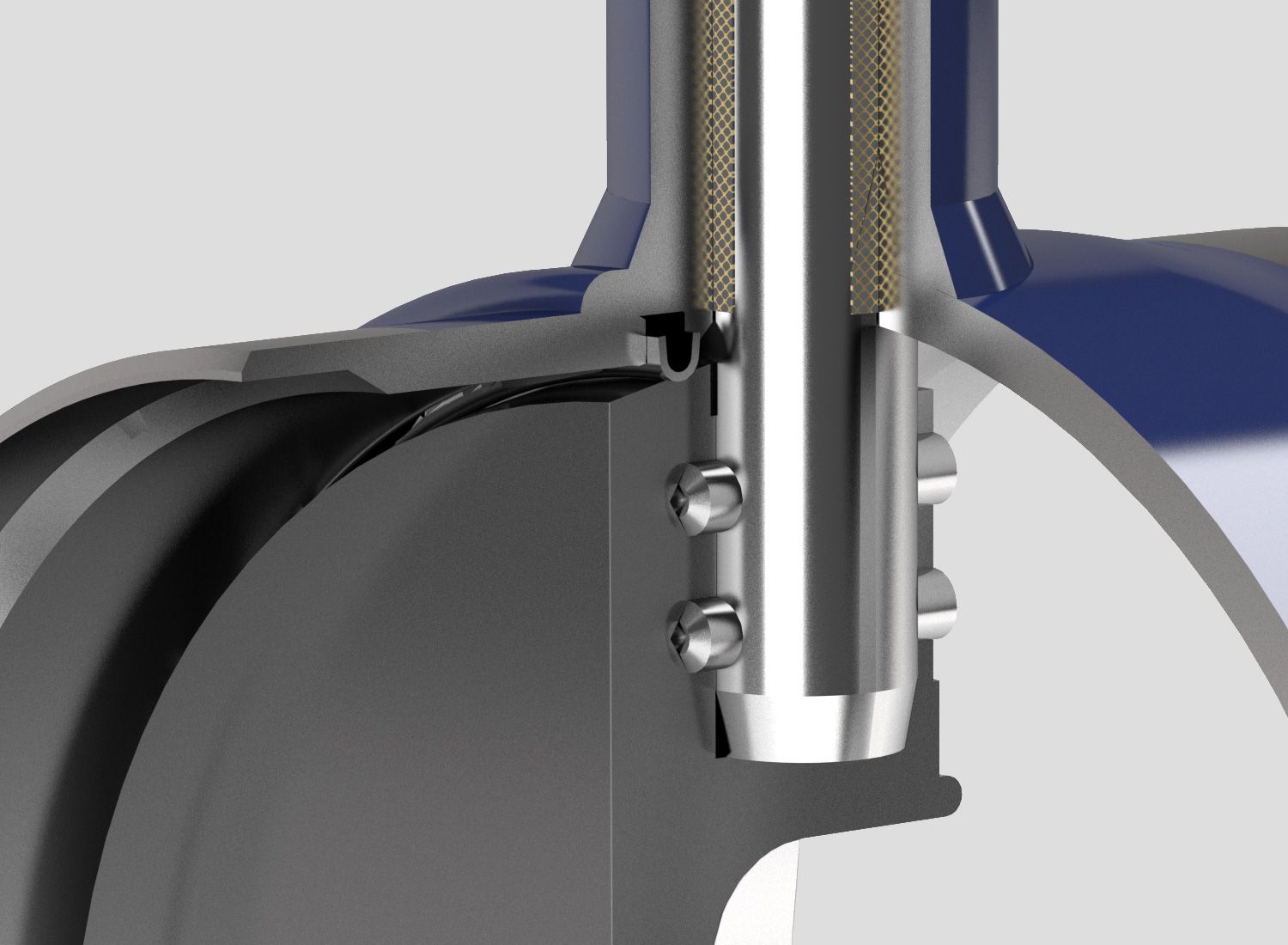

Metalno zaptivanje (integral body seat)
Metalno sedište je direktno obrađeno u telu ventila (integral body seat) ili je metalni prsten učvršćen u telu ventila.
Zaptivanje se postiže metal-metal kontaktom, koji je kontrolisan najčešće konusnom geometrijom ili koso postavljenom zaptivnom površinom. Kod laminarnog prstena grafit daje mikroelastičnost i kompenzaciju tolerancija.
Najčešći materijali metalnog sedišta kod leptir ventila su:
- Nerđajući čelici: AISI 316 / 316L (1.4401 / 1.4404), 14462, 304 / 304L, 1.4542 + HCr plating, etc.
- “Hardfacing”: Stellite (Co-Cr) legura, Ni-based legure (Inconel 625)
- Laminarni metal/grafitni prstenovi: Nerđajući čelik kombinovan sa slojevima grafita
Osnovne prednosti metalnog zaptivanja su:
- Visoke temperature (400–600 °C i više, zavisno od materijala)
- Visoki diferencijalni pritisci
- Fire-safe konstrukcija
- Minimalno trenje i habanje sa preciznom ekscentričnom geometrijom
Meko zaptivanje (soft-seated)
Sedište ventila je presovano ili uloženo u telo, takođe izvodi se i kao zamenljivi prsten. Disk ventila je čelični.
Disk ventila sa većim spoljašnjim prečnikom u odnosu na unutrašnji prečnik sedišta, elastično se utiskuje u meko sedište i time postiže zaptivenost. Potpuno zaptivanje (zero leakage) obezbeđuje se pri niskim i srednjim pritiscima.
Najčešći materijali mekog sedišta (soft seat) kod leptir ventila su:
- Elastomeri: EPDM, NBR, FKM-Viton, NR, etc.
- Fluoropolimeri: PTFE(Teflon), RPTFE, PFA, etc.
- Specijalni materijali: HNBR, Silicone, etc.
Glavni nedostaci mekog zaptivanja mogu biti temperaturni uslovi, osetljivost na habanje i abrazivne medijume.
Izvedbe leptir ventila prema konstrukciji diska

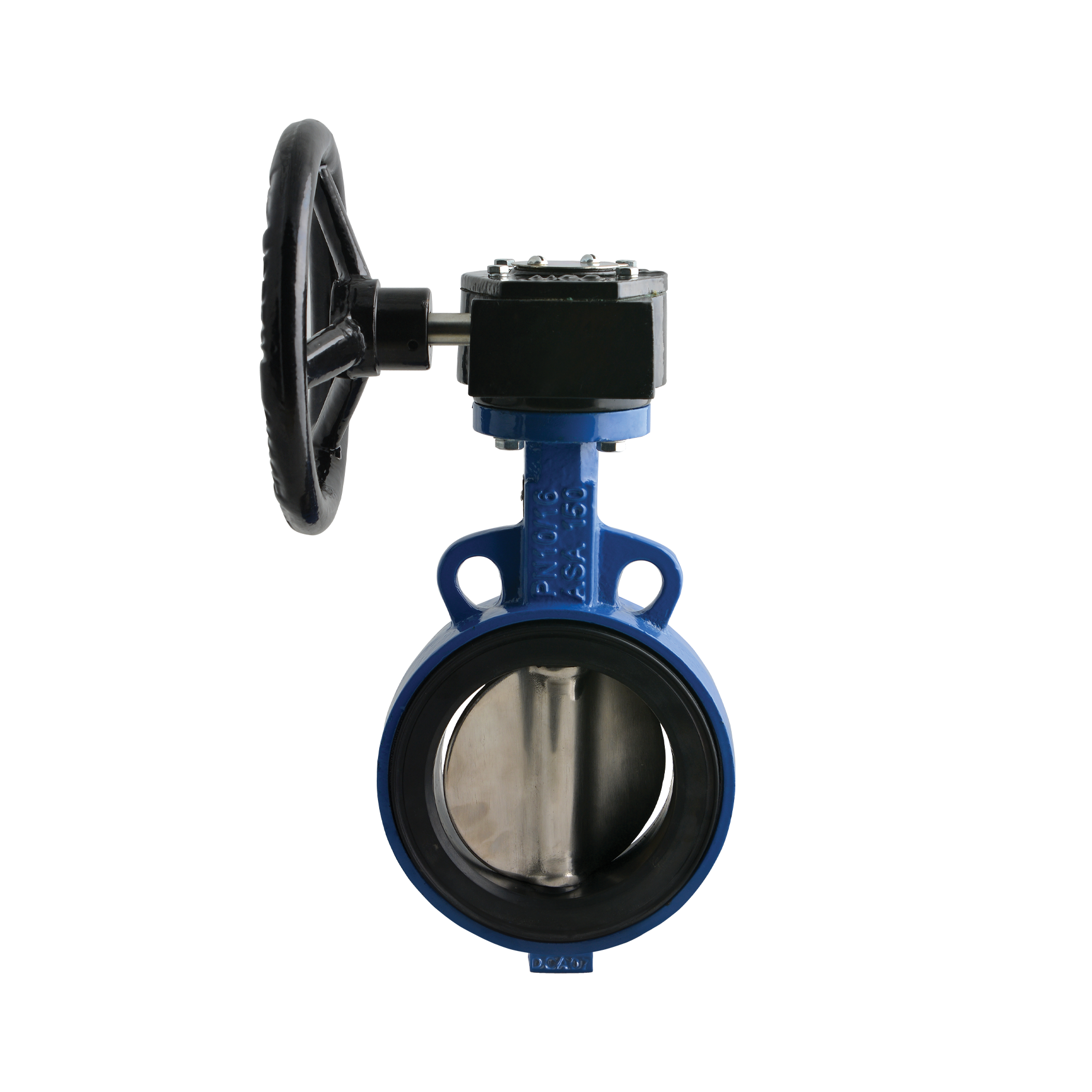

Centrični (concentric, zero-offset) leptir ventili
Centrični (zero-offset) leptir ventili imaju osu vratila koja prolazi kroz centar diska i osu cevovoda, pa je disk potpuno koncentričan sa sedištem. Tokom rada disk je u kontaktu sa sedištem gotovo celim hodom (osim u potpuno otvorenom položaju), bez geometrijskog odvajanja.
Pri zatvaranju, disk se zbog većeg prečnika radijalno utiskuje u sedište, koje se elastično deformiše i obezbeđuje pouzdano zaptivanje (klasa A) uz kompenzaciju habanja. Zbog stalnog trenja između diska i sedišta, u ovoj izvedbi se najčešće koristi meko sedište.
Osnovne prednosti centrične (zero-offset) konstrukcije su:
- Jednostavna konstrukcija
- Manja cena
- Mala masa
- Lako održavanje
- Potpuna zaptivenost pri niskom pritiscima

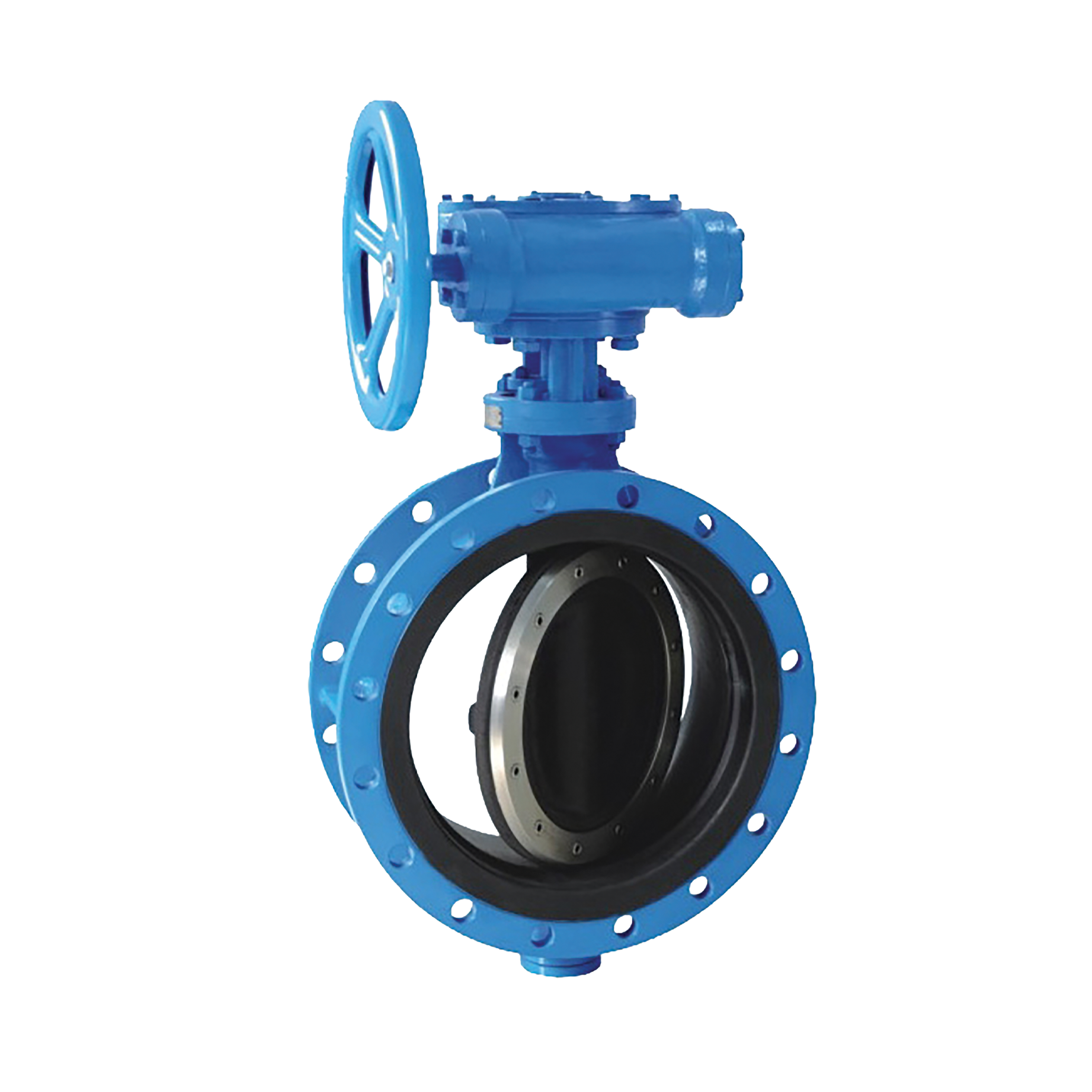

Dvostruko ekscentrični (double eccentric/double offset) leptir ventili
Dvostruko ekscentrični (double-offset) leptir ventili imaju dva geometrijska pomeranja: osa vratila je pomerena u odnosu na centar diska i u odnosu na osu cevovoda. Zbog toga se disk pri početnom otvaranju aksijalno odvaja od sedišta, pa kontakt postoji samo u završnoj fazi zatvaranja. Time se značajno smanjuje trenje, obrtni moment i habanje u odnosu na centrične ventile, uz duži vek sedišta.
Ova konstrukcija omogućava primenu i mekog i metalnog zaptivanja, pa je pogodna za više pritiske i temperature. Ipak, određeni klizni kontakt i dalje postoji, zbog čega je habanje veće nego kod trostruko ekscentričnih ventila, koji su bolje rešenje za najzahtevnije radne uslove.
Prednosti dvostruko ekscentrične (double-offset) konstrukcije su:
- Manje trenje u odnosu na centrični ventil
- Manj obrtni moment
- Duži vek trajanja sedišta
- Mogućnost metalnog zaptivanja
- Pogodan za više pritiske i temperature

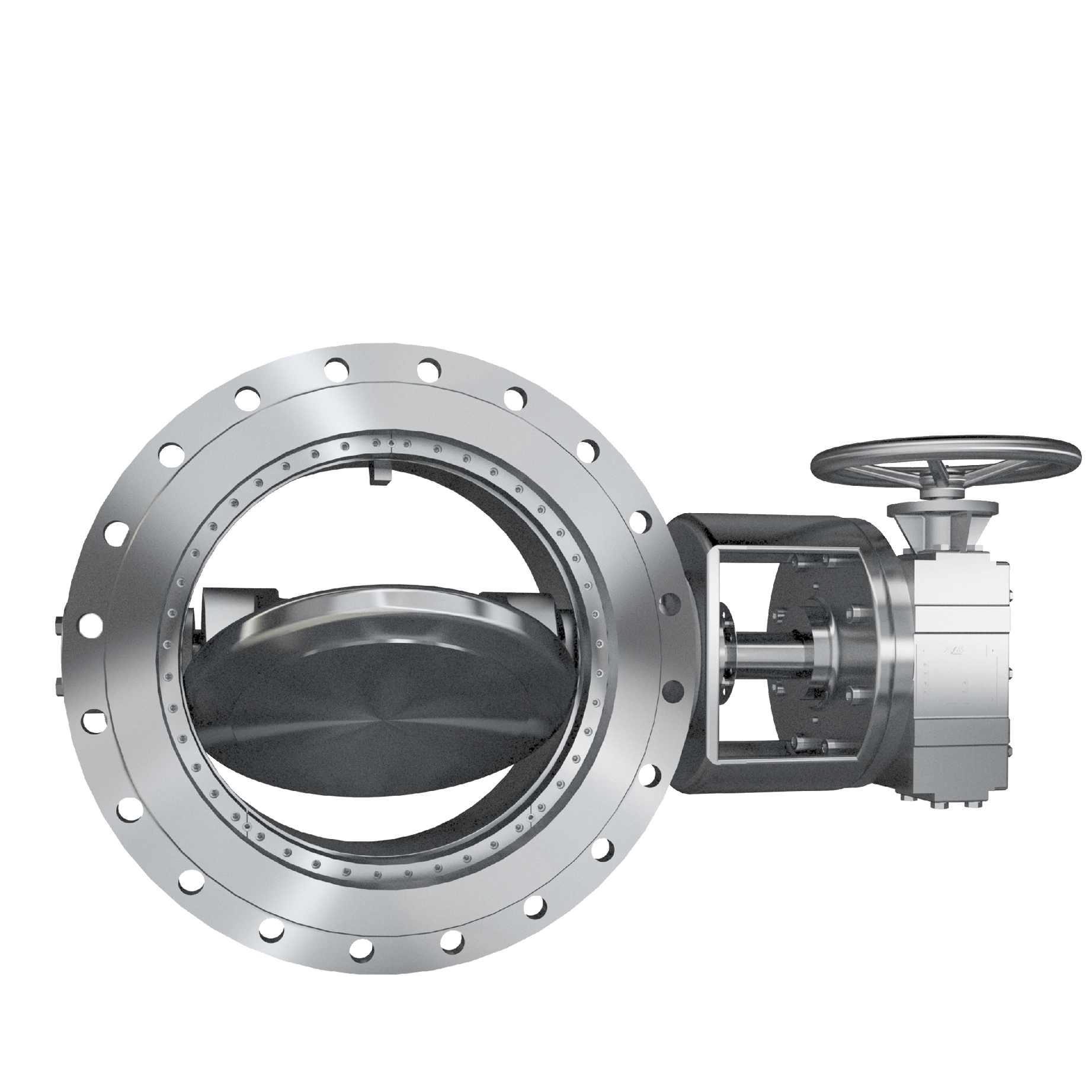

Trostruko ekscentrični (tripple eccentric/tripple offset) leptir ventili
Trostruko ekscentrični (triple-offset) leptir ventili imaju tri pomeranja: osa vratila je pomerena u odnosu na centar diska i osu cevovoda, dok su zaptivne površine diska i sedišta konusne (treći ekscentar). Ova geometrija omogućava da se disk tokom otvaranja i zatvaranja potpuno odvaja od sedišta, bez kliznog kontakta.
Zaptivanje se ostvaruje tek u završnoj fazi zatvaranja, kroz precizno „klinasto“ naleganje konusnih površina, čime se eliminiše trenje i habanje tokom rada. Ventili su standardno sa metalnim ili metal/grafit zaptivanjem i namenjeni su zahtevnim industrijskim uslovima, posebno za visoke pritiske i temperature.
Prednosti leptirastih zatvarača sa trostrukim ekscentrom:
- Bez kliznog kontakta između diska i sedišta tokom hoda (minimalno trenje)
- Znatno smanjeno habanje i duži radni vek
- Metalno ili metal/grafit zaptivanje (visoka otpornost)
- Pouzdano zaptivanje i pri visokim temperaturama i pritiscima
- „Fire-safe“ konstrukcija (pogodno za kritične industrijske uslove)
- Stabilne performanse u zahtevnim medijima (para, gasovi, agresivni fluide)
- Manji obrtni moment u odnosu na ventile sa stalnim kontaktom
Standardi i sertifikacija
Ventili su proizvedeni u skladu sa relevantnim evropskim standardima za energetsku i industrijsku opremu.
Proizvodnja i kontrola kvaliteta obuhvata sledeće sertifikate i standarde:
- ISO 14001
- ISO 9001
- PED (2014/68/EU) – modul H
- EPD
- Sertifikat o usaglašenosti – 3A
- Euroheat & Power – EHP003
- TÜV Rheinland – AGFW
Isporučeni ventili prema proizvođaču na prethodnim projektima
Projektna podrška i izbor ventila
Izbor odgovarajućeg leptir ventila zavisi od namene sistema, radnog pritiska, temperature medijuma, nominalnog prečnika cevovoda, tipa zaptivanja i potrebne funkcije ventila – zaporne ili regulacione. Kod sistema sa toplom i vrelom vodom, parom, rashladnom vodom, gasom ili industrijskim fluidima posebno je važno pravilno definisati konstrukcionu izvedbu, materijale kućišta, diska i sedišta, kao i način upravljanja ventilom.
Stručni tim kompanije Contex Energy pruža podršku projektantima, izvođačima i industrijskim korisnicima pri izboru leptir ventila za konkretne radne uslove i tehničke zahteve projekta. Na osnovu projektne dokumentacije moguće je definisati da li je za sistem pogodniji centrični, dvostruko ekscentrični ili trostruko ekscentrični leptir ventil, kao i da li je potrebno meko ili metalno zaptivanje, ručno upravljanje ili automatizacija pomoću pneumatskog, električnog ili hidrauličnog aktuatora.
Kontaktirajte nas za više informacija
Zakažite besplatne konsultacije ovde
Povezane usluge
Za sisteme daljinskog grejanja kompanija, kompanija Contex Energy pruža i sledeće usluge:
Često postavljana pitanja
Leptir ventili služe za zatvaranje, otvaranje ili regulaciju protoka fluida u cevovodnim sistemima. Najčešće se koriste u sistemima daljinskog grejanja i hlađenja, HVAC sistemima, pumpnim stanicama, industrijskim postrojenjima, rafinerijama i gasnim instalacijama.
Leptir ventili se koriste u sistemima tople i vrele vode, rashladne vode, pare, gasa i različitih industrijskih fluida. Zbog male ugradne dužine i male mase posebno su pogodni za cevovode većih prečnika.
Kod zaporne funkcije ventil radi u krajnjim položajima, potpuno otvoreno ili potpuno zatvoreno. Kod regulacione funkcije disk se postavlja u međupoložaje, čime se kontroliše protok, pritisak ili temperatura u sistemu.
ON-OFF leptir ventil koristi se za potpuno otvaranje ili potpuno zatvaranje protoka. Disk se rotira za 90 stepeni, čime se cevovod brzo otvara ili zatvara bez fine regulacije protoka.
Control leptir ventil koristi se za regulaciju protoka promenom ugla otvaranja diska. Najčešće se koristi sa električnim ili pneumatskim aktuatorima koji omogućavaju preciznije upravljanje protokom, temperaturom ili pritiskom.
Meko zaptivanje koristi elastične ili fluoropolimerne materijale kao što su EPDM, NBR, FKM, PTFE ili RPTFE i pogodno je za niže i srednje pritiske. Metalno zaptivanje koristi metal-metal kontakt i pogodnije je za više temperature, veće diferencijalne pritiske i zahtevnije industrijske uslove.
Centrični leptir ventili imaju jednostavnu konstrukciju i najčešće meko zaptivanje. Dvostruko ekscentrični ventili smanjuju trenje između diska i sedišta, dok trostruko ekscentrični ventili omogućavaju minimalno habanje i pouzdaniji rad pri visokim temperaturama i pritiscima.
Trostruko ekscentrični leptir ventili koriste se u zahtevnim industrijskim uslovima, posebno kod visokih temperatura, visokih pritisaka, pare, gasova i agresivnih fluida. Zbog metalnog ili metal/grafitnog zaptivanja pogodni su za aplikacije gde su potrebni dug radni vek, stabilne performanse i fire-safe konstrukcija.
Da, leptir ventili se mogu opremiti pneumatskim, električnim ili hidrauličnim aktuatorima. Automatizacija omogućava daljinsko upravljanje, preciznu regulaciju i povezivanje ventila sa sistemima za kontrolu temperature, pritiska ili protoka.
Izbor leptir ventila zavisi od medijuma, radnog pritiska, temperature, nominalnog prečnika cevovoda, potrebne funkcije ventila i tipa zaptivanja. Na osnovu projektne dokumentacije definišu se konstrukciona izvedba, materijali, priključak na cevovod i način upravljanja ventilom.
